• 116㎡建筑面積
• 3室2 廳 1 廚 2 衛
• 8組板式散熱器
• 125~150W/㎡房間熱指標（中段）
• 75/50℃設計供回水溫度
• 約12.6kW采暖熱負荷

項目檔案

一、大進深戶型的內區房間與采光條件

錦城世家處在金牛區花牌坊一帶的老城區，樓與樓挨得近。這套 116 ㎡ 的戶型進深偏大， 從南向客廳往里走，要先經過餐廳才到靠里的房間，中段那一片沒有直接對外的開口。 白天在餐廳和老人房，常常要開著燈；到了冬天，這兩間的陰冷感反而比朝向更讓人在意—— 朝南的房間哪怕氣溫低，曬一會兒也亮堂，靠里的房間則一整天都是暗的。

進深大帶來的后果有兩處。一處是日照夠不到中段：南向的客廳、主臥白天能進一部分陽光， 太陽輻射會替采暖系統分擔一部分負荷；越往戶型深處走，日照衰減得越快， 到餐廳和老人房這里基本就沒有了。另一處是空氣流動弱：內區房間沒有對外開口， 換氣全靠門縫與過道，冬季室外冷空氣沿著樓道下沉，容易在這些房間里積聚， 墻面摸上去發涼，靠鄰屋漏過來的熱量去補，既不可控，也不均勻。

二、多代同住的溫度分區設定

段女士 43 歲，做保險經紀，工作日早出晚歸；女兒讀高中，晚自習結束回到家已過九點半， 回來還要洗漱、寫一會兒作業；家里另有一位老人同住，白天基本待在客廳曬太陽。 三代人的作息錯開，對溫度的需求也不一樣——有人要暖和，有人只要不冷； 有人整晚在房間，有人白天根本不在。把這幾條疊到一起，得到的不是某一組統一溫度，而是一張分房間的分組清單。

三代同住有一個地方容易忽略：不同房間的「體感暖」并不等于同一個室溫。 老人白天在客廳活動，身體離地近、活動量小，需要的室溫往往比年輕人高一點； 女兒的房間只在夜里用，需要的是回家后能較快升上來，而不是全天保持； 夫妻二人早出晚歸，主臥白天可以調低，晚間再提上來。如果全屋用一個設定， 結果通常是有的房間偏熱、有的房間不足，使用者只會覺得有的屋熱、有的屋不熱。

分區能不能落地，取決于每組末端是否可獨立控制。本項目在每組散熱器進水側配置恒溫閥， 讓各房間按需設定，而不是整屋統一開關；同時在總管上按分區留出分組閥門， 便于在調試與運行階段按分區調整。對這套住宅來說，這一點直接對應使用習慣： 白天只有老人一人在家，只需保留客廳一組與老人房的較低開度； 晚餐后全家陸續到齊，再把主臥、女兒房一并投運。分區與分組兩級閥門配合， 才能把「人多、用時不同」這件事落到實處。

三、熱負荷概算與散熱器配置

本節仍走面積熱指標這條路徑：房間熱負荷（W）＝ 該房間采暖面積（㎡）× 房間熱指標（W/㎡）。 熱指標在 80～180 W/㎡ 這個區間里按圍護結構落位——新建、有外墻保溫且外窗用中空玻璃的房子取低段； 圍護一般、沒做外墻保溫的老房子取中段；頂層、北向、臨水潮濕或窗墻比偏大的取高段。

錦城世家 2012—2014 年建成，沒有外墻保溫，屬老城區高層里圍護條件一般的一類， 熱指標因此取中段的 125～150 W/㎡ 逐間取值。落到本戶，取中段還有一層與進深有關的理由： 大進深戶型里，外圍區房間靠日照能補回一部分，取值可以壓在中段偏下； 半內區與內區房間沒有日照補熱，穩態傳熱雖小，卻要由末端主動把室溫維持住， 單位面積配置不宜簡單往下取，仍放在同一中段區間里。 這樣算出的指標，比按建筑熱負荷理論值反推的結果要高，原因有兩處： 散熱器樣本上的散熱量是在 90 ℃／70 ℃ 工況下標定，而本系統實際按 75 ℃／50 ℃ 運行， 供水溫度更低、實際散熱量小于樣本讀數，配置必須放大；加上明裝系統沒有地面填充層的蓄熱， 室溫全靠末端即時散熱支撐，也要留出余量。

采暖負荷算下來停在 12 kW 上下，壁掛爐卻仍要選到 24 kW 級——真正決定功率上限的是洗澡熱水，不是采暖。 按冬季進水 7 ℃、出水 45 ℃ 計，溫升 38 ℃，代入經驗式 「熱水產率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 溫升（℃）］」， 24 kW 機型在這個工況下的產熱水能力約 9 L/min（★工程經驗測算）， 大體能滿足一個花灑的舒適使用。設備功率由此反推，采暖負荷只占其中一段。

樣本散熱量對應的是 90 ℃／70 ℃ 的較高工況，本項目落在 75 ℃／50 ℃，傳熱溫差更小， 真實散熱能力自然低于樣本標注，選型階段必須按實際工況折算。 也正因?yàn)槿绱耍卷?xiàng)目沒有一味減少片數來壓低配置：片數偏少就需要抬高供水溫度去補， 壁掛爐長期處在高負荷上運行，賬算下來并不劃算。

四、內區房間的負荷修正與末端補強

外圍區房間的負荷，主要由外墻傳熱與外窗滲透決定，取熱指標時按圍護結構條件估算即可。 內區房間不一樣：它沒有外墻，穩態傳熱項反而小，但它沒有日照、也沒有鄰室穩定的對流補熱， 靠「少算一點」是維持不住室溫的。這就是本項目給內區房間做負荷修正的原因—— 不是把指標抬高，而是不能按「無外墻就取低值」的直覺去取。

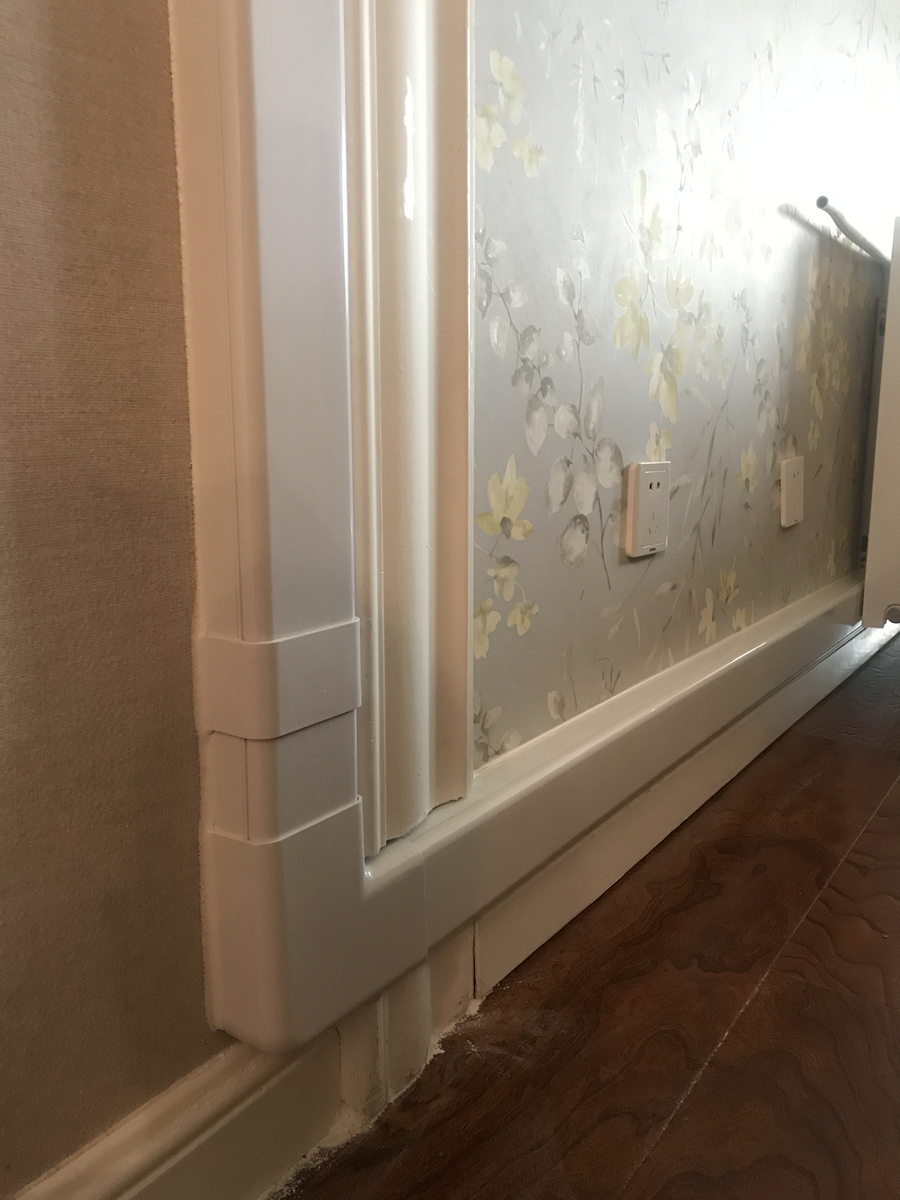

修正落到末端上，就是「獨立成組」四個字。餐廳與老人房各自單獨設一組散熱器， 不與客廳并成一個環路——并環路的后果是兩組共用一路水量，客廳那組面積大、需求高， 內區那組往往被帶著走，想單獨調也調不動。分開成組之后，內區房間按自己的目標溫差設定， 不再受鄰室影響。

五、施工組織與關鍵控制點

小區在一環路內的老城區，門口那條巷子不寬，白天貨車難進，物業也要求避開早晚高峰。 作業時段因此先于施工工序被確定下來：材料趕早進場，響動作業避開午休與晚間休息。 作業排成兩天：第一天做定位、開孔、上掛板與管路敷設，第二天做系統連接、注水打壓與調試交底。

六、溝通記錄：從勘察到調試交底

整個項目的溝通集中在三個節點上：開頭先把「進深大、內區沒有對外窗」這條前提講透， 中間把運輸與作業時段、內區末端這兩件事定下來，收尾交代分區使用與日常觀察的要點。以下為溝通過程摘要。

21:40

?錦城世家 段女士···

11月5日 21:40

段女士你好，我是四川鼎格舒適家的暖通方案人員。你這邊主要是想解決取暖，還是連洗浴熱水一塊兒換掉？

取暖為主。這房子進深太大，餐廳和靠里那間白天都得開燈，一到冬天就陰冷。

明白了。進深大的戶型，靠外的房間還好，越往里越容易積涼氣，先得看看哪幾間沒有對外開口。

餐廳沒有窗，靠里那間我準備給我媽住，只有一扇朝天井的借光窗。

這兩間就是重點。有外窗的房間靠太陽還能補一部分，沒窗的只能靠末端補，不能指望鄰屋漏過來的熱量。

那這種房間裝暖氣片管用嗎？

管用，但得單獨立一組，不能跟客廳并成一個環路，否則連單獨調都調不動。

11月8日 20:15

今天上門量了，116 平，三室兩廳兩衛。老城區，一環路里面，小區門口那條巷子不寬。

量出來怎么樣？

我把每間按有沒有外窗、朝向、面積分了下。客廳和主臥在南面，你女兒那間朝北，餐廳和老人房在靠里的位置。

老人房是我媽住。她白天基本在客廳，就愛曬太陽，那間確實暗。

所以她那一間單獨配一組，晚上回去睡也不至于涼。白天她在客廳，兩處可以分開設定，不用一起開。

11月10日 19:05

還有一個現實問題：施工車輛。你們小區在一環路里面，門口巷子窄，白天那一段貨車根本進不來。

對，早上和下午放學那會兒堵得厲害，大車停不進去，物業也交代過白天不讓進。

所以材料和設備安排早上七點前入場，開孔這類有響動的活兒集中在上午，午休和晚上不動。

這樣鄰居也不會太受影響。

11月13日 16:30

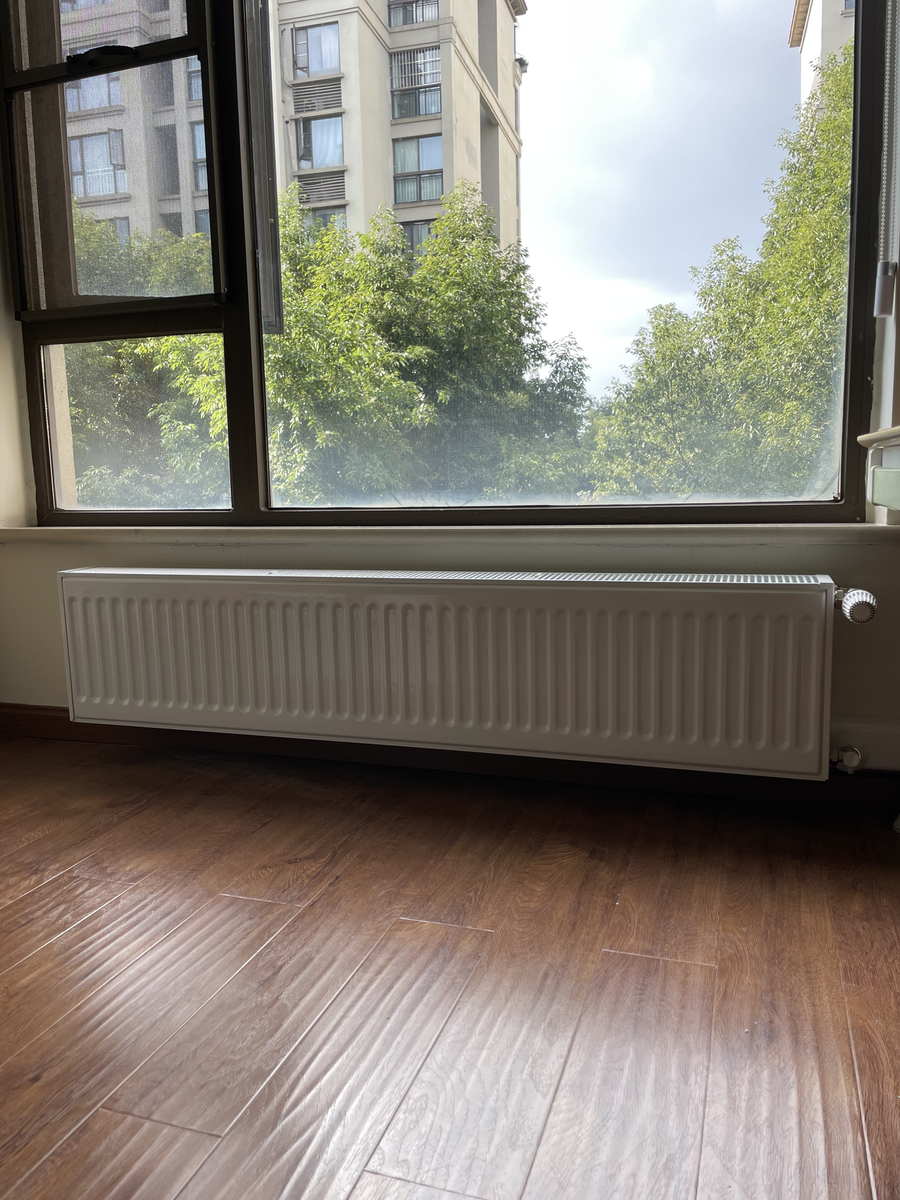

位置定一下。客廳靠南窗那面實墻一組，主臥窗下一組，你女兒那間北窗下一組。

餐廳和我媽那間呢？

餐廳在走廊一側的實墻放一組，老人房那組放在借光窗下面，避開窗戶開合；這兩組都單獨設恒溫閥。

一家人對溫度要求不一樣，能分開調嗎？

每組都能單獨調。你女兒晚自習回來晚，她那間按夜間時段設；老人房白天沒人，先調低，晚飯后再升上來。

11月15日 17:40

打壓做完了，接口沒有滲漏。今天點火，一組一組排氣，再把每組水量調平。

為什么要調？

管路有長有短，靠鍋爐近的那幾組水跑得快，容易比別人熱；把預設定調一調，幾組的溫度才拉得齊。

進深這么大，靠里那兩間會不會到不了溫度？

內區那兩間沒有外墻散熱，反倒不容易掉溫；真正要盯的是它沒有日照補熱，得靠末端主動把室溫?fù)巫。詥为?dú)立組。

先用一個采暖季，哪間感覺不合適，再按閥門開度微調。

12月24日 21:20

用了一個多月。餐廳和我媽那間以前一進去就發涼，現在不陰了。

老人房夜里那一段感覺怎么樣？

她說比往年強些。女兒那間回來寫作業也不凍手了。

風大的時候留意一下外窗的密封；要是哪組不熱，先看排氣閥，表壓掉得厲害就直接找店里。

溝通里敲定的幾件事

• 前提條件：戶型進深大，餐廳與老人房無直接采光，冬季陰冷是這次的主要處理對象。
• 內區補強：內區房間單獨成組、取值不往下壓，靠自身末端維持室溫，不與鄰室并環路。
• 運輸時段：一環路內巷道窄，材料趕早入場，靠物業許可時段進出。
• 響動作業：開孔集中在上午，避開午休、晚間與放學高峰。
• 分區設定：按外圍區、半內區、內區與使用時段分組，逐組配恒溫閥。
• 流量平衡：內區環路偏短易過熱，用預設定閥與長環路拉平。

記錄說明：本段摘錄勘察、定位與調試三個階段的溝通要點，用于說明方案的形成過程。 內容已隱去個人聯系方式，不構成任何效果承諾；頭像為示意圖形，與客戶本人形象無關。

七、運行表現與使用方式

7.1 內區房間與分區運行

鋼制板式散熱器的散熱以對流為主、輔助少量輻射，熱量直接進入室內空氣，升溫比地暖來得快。 對內區房間來說，這一點尤其對路：它沒有日照補熱，靠的正是末端即時散熱把室溫?fù)巫。? 而臨時開、按需開，恰好能貼合一家人的作息。分區設定好不好用，日常一開就能覺出來： 同樣一路供水溫度，外圍區與內區各自設值，朝南的房間不必為了照顧內區而過熱， 內區房間也不用遷就使用頻率低的房間。

7.2 費用估算

一個采暖季用掉多少氣，取決于設定溫度、每天開多久，以及房子自身的圍護條件。 下面按成都居民用氣價格做一次量級估算，只用于估個大概，不能當作實際賬單。

八、常見問題（FAQ）

中間的房間沒有外窗，裝了暖氣片能暖起來嗎？

能，但要把末端配足、單獨成組。內區房間沒有外墻，穩態傳熱量反而比外圍區小， 難點在于它沒有日照補熱、也缺少穩定的鄰室對流補熱。做法是給它單獨設一組散熱器， 取值不往下壓，按房間的目標溫差把室溫?fù)巫。豢苦徫荽疅崾菗尾蛔〉摹?

內區房間要不要單獨加一組？

建議單獨立組。若與客廳并成一個環路，兩組共用一路水量，客廳面積大、需求高， 內區那組會被帶著走，想單獨調也調不動。分開成組之后，內區房間按自己的時段設定， 不受鄰室影響，這一點在多代同住的房子里尤其重要。

老城區一環路內，白天能不能進車、什么時候施工？

多數情況下白天貨車難進巷口，需按物業許可的時段安排。通行做法是材料趕在早上七點前入場， 大件拆小、分批短駁；開孔這類有響動的工序集中在上午，避開午休與晚間休息時段。 具體時段以小區物業當時的書面要求為準。

一家人溫度需求不一樣，一個設定夠不夠？

不夠。老人活動量小、常待客廳，需要的室溫往往比年輕人高；女兒的房間只在夜里用， 需要的是回家后較快升上來；夫妻二人白天上班，主臥可以調低。做法是每組散熱器配恒溫閥、 按分區設分組閥門，各房間按自己的時段設定，而不是整屋一個溫度。

進深這么大，遠端房間會不會不熱？

遠端不熱一般從兩處找原因。一處是空氣：管路里存了氣，散熱器會呈現上涼下熱，逐組放氣就能好轉； 另一處是水量分配不均：環路長短不同，靠壁掛爐近的幾組走得快、容易偏熱，遠端流量小則升得慢， 可用恒溫閥預設定與主管調節閥把水量調勻。這兩步做完仍不理想，再從閥門開度與管路是否通暢上找原因。

沒有外墻的內區房間，熱指標為什么還按中段取？

內區房間的圍護傳熱項確實小，但取指標不能只看這一項。它沒有日照補熱， 又要靠末端主動把室溫維持住，若照「無外墻就取低值」的直覺去壓， 末端就會偏小，只能靠抬高供水溫度來補，反而增加壁掛爐負荷。 本項目把它與外圍房間放在同一中段區間，取值不低于 125 W/㎡。
