• 84㎡建筑面積
• 3室1 廳 1 廚 1 衛
• 6組明裝板式散熱器
• 125~150W/㎡房間熱指標
• 75/50℃設計供回水溫度
• 2天施工工期

項目檔案

一、極小面積三室的末端布置矛盾

散熱器的慣常落點是外窗正下方的那片墻面，讓上升氣流貼著玻璃走，把冷空氣攔在窗戶一帶。 這個思路放在寬敞的三居室上沒什么難度，棕竹街 5 號這套 84 ㎡ 的房子卻是例外。 三間臥室連同廳、廚房、衛生間一起裝進 84 ㎡，單間的凈面積都不寬裕， 四面墻又被床、衣柜、書桌、沙發輪番占據，留給散熱器的往往只剩一小段。 末端裝不裝得上，看的不是總負荷夠不夠，而是每一間還剩多少可整片掛墻的空白。

現場逐間量下來，六處需要采暖的房間加起來約 58 ㎡，攤到每一間在 4～20 ㎡ 之間。 單間面積小并不等于好布置：衛生間只有 4 ㎡，能掛的那面還是從濕區里讓出來的； 兒子房 9 ㎡ 要同時放下床、書桌和衣柜，三面墻幾乎各占其一； 主臥 13 ㎡ 的窗下墻面被床頭貼住，可用的只剩床尾那面墻。 這些限制疊在一起，就是本項目必須逐間單獨處理的原因。

六間的條件擺到一起，可以看出「房間多、每間小」帶來的并不是一個負荷問題，而是一個排布問題： 單間所需的散熱量不難算，難的是在一塊不大的墻面上把散熱器的長度、高度和位置都安排妥當。 本項目采用的思路是把散熱器往水平方向鋪，而不是往高度上疊—— 低矮加長型號占的高度小，上沿不會頂到窗臺或窗簾，勝在長度可調，更適合小房間的窄墻。

• 長度優先：小房間里散熱器的可用長度比可用高度更值錢，選型時把長度作為一項條件。
• 貼墻按面：一間房有四面墻，能整片掛的通常只剩一面，布置前先把家具位置核一遍。
• 高度讓步：窗臺低、有窗簾時用矮型號，別為了單片散熱量大而讓高型號頂到窗。
• 過道共用：相鄰房間的管路盡量合并走向，減少穿墻孔與管路折彎。
• 逐間核算：每間按自己的面積與條件單獨取值，不用一個平均數概算到底。

二、可掛墻面的取舍與家具避讓

鋼制板式散熱器的換熱路徑是：冷空氣自底部格柵進入，加熱后從頂部排出，形成一股持續上升的氣流。 這條通路一旦被家具或窗簾擋住，放熱效果就明顯走低，住戶會覺得這組一直溫吞、不頂用。 老兩口的家家具多、擺得滿，因此本項目在定位階段做的頭一件事， 是把每間房里可能與散熱器發生關系的家具逐個列出來，再決定散熱器放哪。

避讓不是單純地把散熱器挪開，而是重新分配每一面墻的用途。以主臥為例，原有布局是床頭靠窗、 衣柜占住里側，讓散熱器在一個 13 ㎡ 的房間里很難找到位置； 把散熱器改掛床尾側墻之后，床、衣柜和散熱器各自占一面，反而都寬松了。 兒子房的處理方式是把散熱器抬到書桌側上方：桌子仍在原位，散熱器從桌面上方貼墻， 既保住了作業區，也沒有把桌子擠到走道里。

• 先排家具再排機器：按家具的落位與開合范圍畫線，剩下的墻面才是散熱器的可選區。
• 窗下不是唯一：窗下位置被占時，側墻、床尾墻、書桌上方都是可行落點，只要核算到位即可。
• 留下檢修口：散熱器端部閥門與排氣閥一側宜留可操作空間，放氣、檢修不用挪家具。
• 避開熱敏物品：與電視、音響、插線板共用一墻時，散熱器與這些物品保持間隔。

這里也要交代一條邊界：把散熱器移離窗下，意味著它不再直接攔在窗前的冷風路徑上， 對窗面冷輻射的補償作用會減弱，因此移到側墻或書桌上方的這組，長度要按該房間的條件重新核算， 不能直接沿用窗下位置的原尺寸。本項目對主臥與兒子房兩組都做了加長處理，原因就在這里。

三、熱負荷概算與散熱器配置

概算走的是面積熱指標法，把需采暖房間的面積乘以該房間的熱指標，得到這一間的熱負荷（W）。 熱指標隨圍護結構條件在 80～180 W/㎡ 之間浮動：外墻帶保溫、外窗為中空玻璃的新建住宅，取低段 80～120； 圍護結構一般、邊套或者沒有外墻保溫的老住宅，取中段 120～150； 若再疊加頂層、北向、臨水高濕、窗墻比偏大等條件，則取高段 150～180。

棕竹街 5 號建成于約 1990—1997 年，磚混／混合結構，外墻沒有保溫層，外窗為早年換過的普通推拉窗， 氣密性一般；樓棟是 6 層板樓，本戶處在中間樓層，既不是頂層、也非整棟的邊套。 把這些條件合在一起，它屬于「圍護結構一般、沒有外墻保溫的老住宅」這一類， 熱指標便取中段的 125～150 W/㎡ 逐間核算。 取中段的理由有兩條。其一是散熱器的樣本散熱量在供水 90 ℃ 的標定工況下測得， 本系統供水 75 ℃、回水 50 ℃，實際放熱低于樣本讀數，選型須按工況放大； 其二是明裝系統沒有地面填充層可蓄熱，全靠末端即時放熱維持室溫，同樣要留余量。

采暖端算出來只有 8 kW 上下，壁掛爐卻仍落到 20 kW 這一檔，推高功率的是洗浴而非采暖。 按冬季自來水 5 ℃、出水 45 ℃、溫升 40 ℃ 代入經驗式 「熱水產率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 溫升（℃）］」， 24 kW 的機組在該工況下可產出約 8.6 L/min 的熱水（★工程經驗測算），夠一個花灑從容使用。 換言之，設備功率由洗浴需求倒推，采暖只占其中一部分；這套房子面積雖小，也不能照采暖負荷去選小機器。

由于住戶是 62 歲的彭阿姨，本項目在末端配置上還做了一項取舍：不追求片數少、溫度高，而是走低溫大面積。 同樣是滿足 8 kW 左右的總散熱量，可以讓幾組小機器在較高的供水溫度下工作， 也可以讓每組末端面積大一些，在較低的供水溫度下工作。 對長時間待在室內、又有關節舊疾的使用者而言，后者更合適： 散熱器表面溫度低一些，靠墻一側不易被局部烘烤，室溫分布也更平緩； 對老化的磚混墻面來說，供水溫度取下限，管路的膨脹應力也小一些。

散熱器樣本上的標準散熱量，測點工況為供回水 90 ℃／70 ℃、室溫 20 ℃。 本系統按 75 ℃／50 ℃ 運行，實際溫差小于測點，真實放熱低于樣本讀數，選型需按工況折算。 因此本戶不采用「片數盡量少、供水溫度往上頂」的做法—— 那會讓壁掛爐長期處在高負荷，與低溫大面積的思路相背。

四、磚混薄墻的固定方式與開孔限制

老樓的墻體不是一堵，而是幾堵：承重的外墻與內橫墻多為實心磚砌， 戶內隔墻有的是薄磚墻、有的是空心或多孔磚，梁柱則是混凝土。 散熱器掛板受的是豎向剪力與向外拔出兩個方向的力，能不能固定牢，取決于掛板背后是哪種墻體。 1990 年代建的磚混住宅，這幾類墻往往還在同一套房里交替出現，因此固定方式要一面墻一面墻地區別對待。

開孔的數量與位置，是老樓明裝工程里另一個需要克制的環節。磚混結構的承重墻原則上不作橫向剔槽， 管路穿墻盡量走非承重隔墻與門洞上方；確需穿承重墻時，孔徑按管路外徑控制， 位置避開窗過梁、梁底與墻角的應力集中處，孔口用套管保護并由非燃材料填塞。 墻內是否有早年暗敷的線路，在 1990 年代的磚混樓里很難從圖紙上判斷， 因此本項目在每一處擬開孔的位置，都先用探測工具掃一遍再下鉆。

• 先探后鉆：每個孔位下鉆前先掃墻，確認無暗管、無鋼筋再施工。
• 能少不多：管路走向優先借用門洞與隔墻，減少承重墻上的開孔數量。
• 孔必有套：穿墻處一律加套管，管路與孔壁不直接接觸，避免長期摩擦。
• 掛板貼實：掛板與墻面貼合后再上緊，空隙處用墊片調平，防止受力集中在個別錨栓上。

五、施工組織與關鍵控制點

工期按兩個工作日排布：第一天做劃線、家具挪位與遮蔽、開孔穿墻、掛板固定與管路； 第二天做系統連接、注水打壓與點火交底。 房子在 6 層無電梯的老樓里，設備與管材都要人工搬上樓，材料進場單獨占了一段時間。 樓上樓下多是住了幾十年的老鄰居，開孔集中在一個白天時段做完，并約定避開午休與夜間作業。

六、溝通記錄：從上門勘察到調試交底

這個項目的溝通落在三個節點上：開頭把房子能掛什么、用什么能源講清楚， 中間把「房間小、家具滿」這個難點逐間落實到位， 收尾把低溫運行與日常觀察的要點交底。以下為溝通過程摘要。

20:15

?棕竹街5號 彭阿姨···

彭阿姨你好，我這邊負責這套房子的采暖，這次是想把冬天取暖解決一下？

對。八十年代的老樓，冬天陰冷，我膝蓋是老寒腿，晚上起夜踩地磚都是涼的。

家里現在是用電暖器，還是空著？

以前用那種電暖器，電線老了我也不敢一直開，怕跳閘。

明白。房子能不能動地面和墻面？

不動，地磚和墻都留著。就是屋里家具多，怕是沒地方掛。

這點正好要現場看。84 平做三室，房間多、每間都小，掛散熱器的地方得一間間找。

11月2日 20:40

量回來了。客餐廳 20 平，主臥 13 平，兒子那間 9 平，還有一間小書房 7 平，廚房和衛生間加起來 9 平。

就這么點房子，能掛幾組？

按六處房間配六組。位置不夠的地方，用低一點、長一點的型號，往橫里鋪。

主臥那面墻，床頭正好貼著窗下，能掛嗎？

掛不了，得挪到床尾那面墻。兒子房間書桌占著一面，就往書桌上方掛。

11月4日 10:20

再確認一遍用電。老樓線路是幾平方的？

我也不知道，好多年前的線了。

那暖氣不走電，用燃氣壁掛爐，暖氣片走水。電這塊只留一個爐子的插座。

白天只我一個人在家，一直開著氣費頂得住嗎？

不用整天全開。每組都帶恒溫閥，白天留下客餐廳和主臥，其余調低；晚上你兒子回來再一起開。

施工的時候灰大不大？樓下鄰居年紀也大，怕吵。

11月9日 09:15

開孔只在非承重隔墻上做，集中安排在一個時段，粉塵用吸塵器跟機收。墻面是磚混老墻，掛板用適合磚墻的錨栓，孔位先探再鉆。

那就好，別把墻打壞了。

水壓這塊按規范做試壓，穩住了才接爐子。

11月11日 16:40

打壓做完了，接頭都沒滲。接著點火，一組一組放氣，再把閥門逐個調勻。

為什么要一組組放氣？

管里有空氣，散熱器會上面涼下面熱。放干凈了整組才均勻。

12月20日 20:50

用了一個多月，屋里不陰冷了，我膝蓋晚上起來也沒那么涼。

夜里溫度別往下調太多。你九點前休息，客餐廳可以提前一個小時調低。

兒子周末回來，那兩間怎么開？

回來前一晚把兒子那間先開上，明裝散熱器起溫很快。

這段溝通確認了哪些事

• 形式取舍：地面與墻面均保留，不走地暖，確定為明裝暖氣片，管路走踢腳線上方與陰角。
• 取暖能源：老樓電線老化，取暖不走電，改用燃氣壁掛爐帶散熱器，電只供壁掛爐與照明。
• 末端排布：84 ㎡ 三室共六處房間，按每間可掛墻面逐間定長定高，不夠處用低矮加長型號。
• 家具避讓：主臥從窗下改到床尾墻，兒子房抬到書桌上方，逐間與家具開合范圍對齊。
• 墻體固定：磚混老墻先探后鉆，用適配磚墻的錨栓固定掛板，孔位避開門窗角部與過梁。
• 運行時段：白天留客餐廳與主臥，兒子房周末前單獨開啟，夜間只保主臥。

記錄說明：本段摘錄勘察、定位與調試三個階段的溝通要點，用于說明方案的形成過程。 內容已隱去個人聯系方式，不構成任何效果承諾；頭像為示意圖形，與客戶本人形象無關。

七、運行表現與使用方式

7.1 低溫大面積運行特點

鋼制板式散熱器的換熱以對流為主、輻射為輔，熱量直接進入室內空氣，起溫速度明顯快于地暖。 本戶走的是低溫大面積路線，供水溫度取下限、末端面積留得足，運行中有兩點體會： 一是同一供水溫度下散熱器表面不那么燙，靠墻坐著、路過時不會有明顯的烘烤感； 二是室溫分布更平緩，遠端墻角與門口附近的溫差比小面積高溫配置要小。 對老寒腿的使用者來說，地磚表面溫度會隨室溫一起抬起來，起夜踩上去不再是涼的。

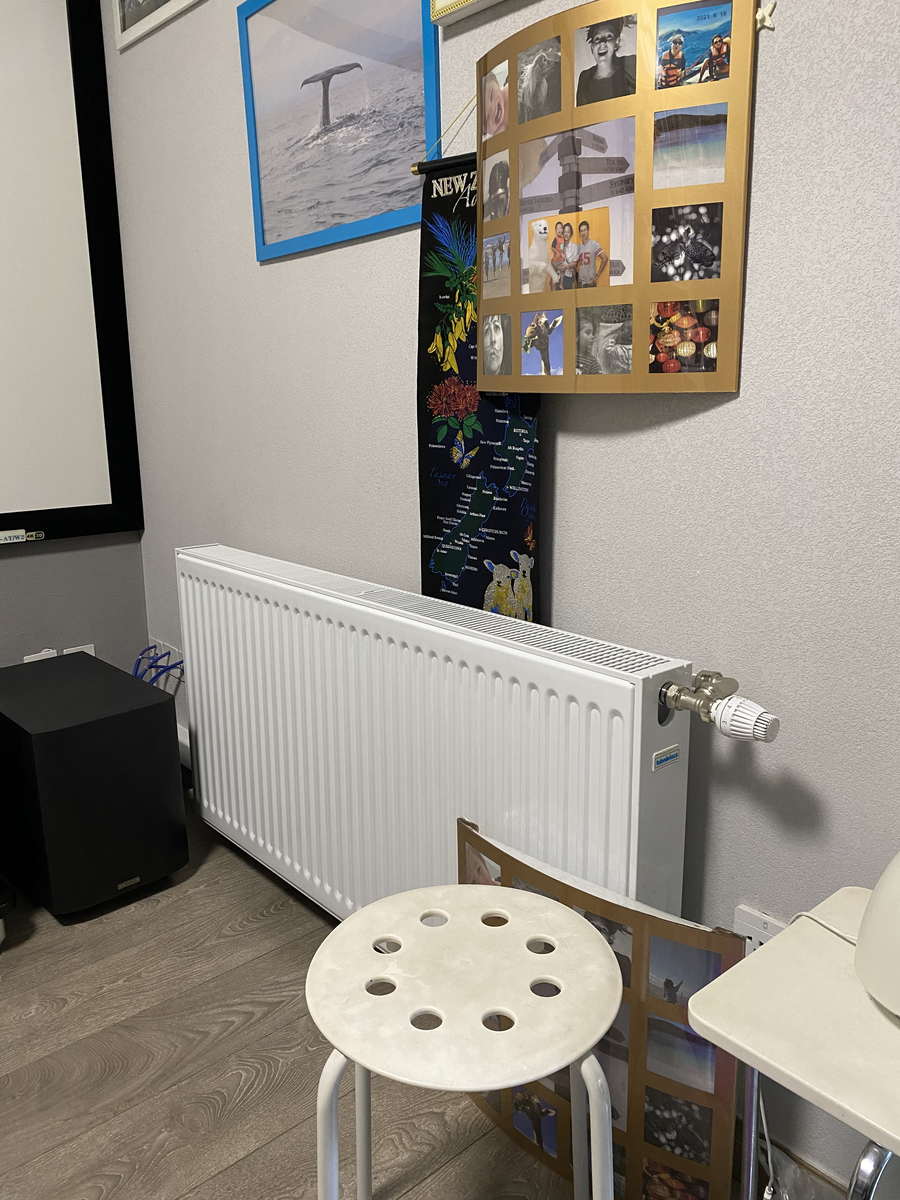

分區與分組的配合，在這套房子上比在圖紙上更直觀。六組散熱器進水側各配恒溫閥， 客餐廳、兒子房、主臥分設環路，白天不必整屋投運，晚間再把該開的打開。 散熱器起溫快，使用前提前半小時開啟即可，不必像地暖那樣長時間預熱。

7.2 費用估算

燃氣用量與使用習慣、設定溫度、外圍護條件都掛鉤。下面用成都居民用氣價格做一次量級測算， 僅用于把握費用水平，與實際賬單不是一回事。

八、常見問題（FAQ）

84 ㎡ 做成三室，每個房間都小，散熱器還掛得下嗎？

掛得下，但要逐間單獨安排，不能按統一尺寸往上套。這套房子的做法是先量每間能整片掛墻的長度， 再按長度反推選型：客餐廳與主臥用加長型號，兒子房抬到書桌上方，廚房利用門后那一段空墻。 單間面積小并不意味著布置省事，關鍵是先把可掛墻面的長度摸清楚，再談每間配多大散熱量。

家具擺得滿，散熱器怎么和家具避開？

先把家具的落位與開合范圍畫出來，剩下的墻面才是散熱器的可選區。床尾墻、書桌上方、沙發側墻 都可以作為落點；窗簾下擺與散熱器上沿留出不少于 100 ㎜ 的間距，衣柜與散熱器之間隔出對流縫。 移到側墻或書桌上方的那一組，長度要按該房間條件重新核算，不能沿用窗下位置的原尺寸。

老樓是磚混墻，掛散熱器會不會掛不住？

要看掛板背后是哪種墻。實心磚承重墻密實，用適配磚墻的膨脹螺栓即可； 薄隔墻要改用對拉螺栓或加背板分散受力；空心磚、多孔磚墻則選翼型錨栓。 共同的要求是每個孔位先探后鉆，避開暗管、鋼筋與窗過梁，掛板貼實后再上緊，把受力分散到各個錨栓上。

老人長時間在家，為什么用低溫大面積配置，而不是少裝幾組更省？

少裝幾組會讓末端面積偏小，為了達到同樣的室溫，往往要把供水溫度抬高，靠更燙的散熱器去補， 結果是散熱器表面溫度高、室溫分布不勻，長時間待在屋里反而不舒服。 低溫大面積是讓每組末端面積大一些、供水溫度取下限，室溫更平緩，對老化的磚混墻面也更溫和。 兩種做法都能供暖，是本項目按使用者的作息與身體狀況做的取舍。

老樓電線老化，暖氣片和用電取暖比差在哪？

差別主要在能源與線路負荷。明裝暖氣片由燃氣壁掛爐供熱，采暖不走電，家里只需要為壁掛爐留一個插座， 不再疊加多臺電暖器的用電負荷。地暖、電暖器與暖氣片適用的條件不同， 對電路條件一般的老樓而言，不增加用電負荷是這套系統被選中的一項原因，而不是對其他方式的評價。

鄰居擔心施工粉塵和噪聲，怎么安排？

老樓樓板傳聲明顯，本項目把開孔集中在同一個白天時段完成，并約定避開午休與夜間作業。 開孔位置優先選非承重隔墻，粉塵用吸塵器跟機收；家具就近挪位并加蓋防塵膜，當日復原。 管路沿踢腳線上方與陰角敷設，穿墻處加套管，減少對墻體的動作。

裝完以后某一組不熱，先看哪里？

低溫大面積配置對積氣與分流比較敏感，先看兩種情況。其一是氣堵：注水后上部存氣， 會讓散熱器上頭涼、下頭熱，逐組放一次氣通常就能緩解； 其二是分流不均：管路有長有短，近端容易偏熱、遠端偏涼，需要把閥門開度重新調一遍。 兩樣都排除了，再查閥門本身與管路是否堵塞。
