• 龍泉驛區 · 行政學院 TOD 板塊
• 建筑面積 142 ㎡
• 戶型 4 室 2 廳 2 衛
• 系統形式 一拖五多聯機
• 交付狀態 清水房
• 外機落位 同層共用設備平臺

• 142㎡建筑面積
• 90㎡空調面積
• 229W/㎡配置單位冷指標
• 21.5kW室內機總冷量
• 119%配置率
• 26℃夏季室內設計溫度

項目檔案

一、設備平臺才是第一道門檻

一般住宅做中央空調，設計是從房間的朝向和吊頂開始的。TOD 小高層的順序要反過來，先看屋外那塊平臺。 原因很直接：室內機裝在自家吊頂里，怎么擺是自家的事；外機裝在公共設備平臺上， 能放在哪、四周留多少空隙，并不完全由本戶說了算。龍泉驛區行政學院 TOD 板塊的這批小高層， 樓棟沿著地鐵場站密集排布，一層住四戶，空調平臺是共用的一條凹槽， 這就把「外機往哪放」從一個安裝細節抬成了設計前置條件。

本戶所在樓棟為 17 層小高層，空調平臺設在廚房外側的結構凹槽內，兩側是承重墻與樓板， 正面封一排固定百葉，平臺凈尺寸約 3.0 m × 1.2 m（★工程經驗，實際以現場實測為準）。 同層 4 戶共用這條平臺，各戶的落位大致由開發商預留的冷凝水立管與電源點位劃開， 但預留只是「有個地方」，并沒有替任何一戶算過散熱間距。樓棟與前一排的凈距在 30 m 上下 —— 這個距離對采光和隱私夠用，對散熱卻偏緊：排出去的熱風在這么窄的通道里不容易散掉， 很容易被同側或下層的外機重新吸回去。

把這三條放在一起，本篇的主要矛盾就清楚了：平臺面積小，限制了外機能不能放得下； 平臺要共用，決定了落位有沒有協調空間；樓間距近，決定放下去之后熱風會不會回流。 這三件事互相牽扯，而它們又都能反過來約束選型——外機檔位越大，機身越寬越厚， 對凈距的要求也越高。所以本戶的設備選型不是先挑機器再看機位，而是先算機位能不能容下這臺機器。

二、把業主訴求翻成設計條件

阮先生 35 歲，在地鐵公司做信號工程，家里有一個還在上幼兒園的孩子。 職業習慣讓他對這套系統的關注點與多數業主不一樣：他不問「幾秒鐘能涼下來」， 而是先問「最熱的那些天它會不會自己停」。這個提問背后是他在原住處的經歷—— 分體機的外機只能掛在陽臺外墻上，正面離墻不到 300 ㎜，夏天午后外機反復停機， 客廳溫度壓不下來。他把這個現象記了兩年，換房之后，第一條要求就是外機必須放得開。

這張卡里，第二條和第三條是彼此咬合的。排風面統一朝外，意味著每一臺外機都要沿同一條走廊排開； 誰站在走廊開口這一端，誰的排風最順暢；誰被排在內側，誰就更容易被前排的熱風掃到。 如果按進場順序隨手落位，先裝的戶通常挑走開口端，后裝的戶只能收回風死角。 所以落位必須在設備進場之前就排定，而且要有一份雙方都認過的記錄， 這件事在 TOD 這種高密度小高層里，屬于比選機型更要緊的前置動作。

三、單位冷指標取值與逐間選型

3.1 成都家裝為什么把指標落在 180～250 W/㎡

給每臺室內機挑檔位之前，先要確定每平方米配多少冷量，這個數就是配置單位冷指標。 成都地區家裝中央空調習慣把它落在 180～250 W/㎡ 這一段，比北方不少城市高出一截。 把這個數拉高的不是氣溫，而是水汽。GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》 給出的成都夏季室外計算參數是：干球溫度 31.8 ℃，濕球溫度 26.4 ℃，兩個數之間只差 5.4 ℃。 干濕球溫差小，說明空氣接近飽和，機器每降 1 ℃ 都要額外拿出制冷量把水汽凝成水排掉； 這筆潛熱支出不出現在溫度計上，卻照樣從總冷量里扣走。

末端形態又把這一段往上抬了抬。住宅吊頂內可用的風管機，機身厚度與風口尺寸都受限， 同冷量下送出的風量與溫差都比商用機組小，要在合理時間內把房間溫度壓到位， 只能把裝機容量放大一些。這兩件事合起來，就是 180～250 W/㎡ 的來歷。

3.2 同一區間內取高取低由四個變量決定

區間只是范圍，具體落在哪一檔要看房子本身。四個變量影響最大：朝向、樓層、是否封窗大玻璃、層高。 同一棟樓、同一套戶型，僅因為樓層和窗墻比不同，取值就可能拉開 40～60 W/㎡。

本戶落在四個變量上的實際位置是：樓棟 17 層，本戶在 15 層，非頂層也非首層，樓層項取中段； 客餐廳南向，陽臺封窗后形成整面落地玻璃，朝向與封窗兩項都指向高段，故取 245 W/㎡； 主臥同為南向但窗墻比常規，取 230 W/㎡；書房西南向，午后有西曬，取 225 W/㎡； 兒童房東向、受曬集中在上午，取 210 W/㎡；次臥北向、全天無直射，取 195 W/㎡。

拿到逐間配置冷量之后，還要把它換算成設備檔位。多聯機室內機的名義制冷量是分檔的， 不能連續取值，每一間都要往上取到相鄰檔位。取檔時同時看兩件事：房間的降溫除濕能力， 以及小房間會不會因為選得過大而頻繁啟停。本戶書房與兒童房的計算冷量都在 2.5 kW 以下， 取檔后落在 2.2 kW 與 2.5 kW 兩檔，與房間體量匹配。

五臺內機的名義制冷量加起來是 21.5 kW，比按指標算出的配置冷量 20.6 kW 高出約 4%， 多出來的這部分是取檔時向上取整的結果。接下來要盯的是另一個比例—— 內機能力之和與外機能力之比。

四、系統方案與主要設備

配置率是多聯機方案里繞不開的一項，算法并不復雜：把所有室內機的名義制冷量加總， 再除以室外機的名義制冷量。JGJ 174—2010《多聯機空調系統工程技術規程》 給這項比值劃的常規上限是 130%。比值偏低，室外機常年貼著滿負荷跑，降溫慢、耗電高； 比值偏高，多臺內機同時開時外機帶不動，末端出風溫度會往上抬。

119% 取在偏中段的位置，與這戶的實際使用方式有關。五間房同時滿開的時段集中在夏季最熱的傍晚， 而兒童房和書房在夜間用得多、次臥基本是備用，日常很難全開。 把配置率放在中段，既保證了客廳這個主力房間的降溫速度， 也讓室外機在全開時留有約 21% 的容量余量。需要注意的是，這里討論的余量是制冷能力上的余量， 與前面外機的散熱間距是兩回事——能力再有余量，進風被擋住、進風溫度升上去，外機照樣會降頻。

五、外機落位：散熱間距、共用平臺與排風回流

這一節是本項目的重點。室內機的容量按面積算清楚就夠了，外機不是——外機的能力有一半取決于它周邊留了多少空間。 冷凝器的換熱面積是固定的，能不能把這部分熱量帶走，取決于穿過它的空氣有多少、溫度有多低。 空間不夠，風就進不來也排不出去，機器的能力從進風口那一側就開始被削弱。

5.1 外機的三個方向都要留凈距

家用多聯機外機通常背面與側面進風、正面排風。三個方向各自有最小凈距要求， 這些數值以所選機型的技術資料為準，下表是常見家用側出風機的工程經驗區間。

把這些數字帶回本戶現場，問題的形狀就出來了。平臺凈深 1.2 m，外機機身深度約 0.40 m（★工程經驗）， 背面凈距按 100 ㎜、正面凈距按 800 ㎜ 計，三者相加是 1.30 m，比平臺凈深多出 0.10 m。 換句話說，按最保守的三向凈距擺放，這臺外機在這個平臺上根本放不平—— 這就是本篇所說「外機沒地方放」的具體形態，不是一個印象，而是一道減法。

現場據此做了三處調整。第一，外機沿平臺寬度方向貼一側安裝，不再居中， 正面與百葉之間的實際凈距做到 0.85 m，把最要緊的排風面先保下來。 第二，正面固定密百葉改為可開啟式檢修百葉，開口面積增大，正面阻力占位隨之減小。 第三，機身選型時對深度做了約束，避開深度更大的加重型機型；如果調整后凈距仍不達標， 剩下兩條路是與相鄰格位協商調換，或改選機身深度更小一級的機型。

5.2 凈距不足為什么會走到停機

間距不夠不是「效率低一點」這么輕描淡寫，它有一條明確的傳遞鏈。 排風受阻，排風量下降，一部分熱風折回進風側；進風溫度被抬高， 三面圍合的平臺在午后最熱時段，進風溫度可比同時刻室外氣溫高 5～8 ℃（★工程經驗）。 進風溫度上去，冷凝溫度跟著上去，冷凝壓力與壓縮機排氣溫度同步升高。 系統先自我降頻保護，頻率一路下壓；壓到一定程度仍無法把排氣溫度拉回來， 就觸發高壓保護停機。停機后風扇繼續運轉散熱，壓力回落后自動重啟， 于是形成開—停—開的循環：房間溫度反復波動，耗電上升，壓縮機啟停次數成倍增加。

對使用者而言，看到的現象就是「最熱那幾天它自己停了」。這個現象在南方高濕地區更容易出現， 因為空氣濕度大，冷凝側的換熱本來就更吃力，留給進風溫度上升的余量更小。 阮先生在原住處見到的正是這一幕，所以本戶把外機的三向凈距列為不可讓步項， 寧可犧牲一檔機身尺寸，也不動凈距。

5.3 同層共用平臺怎么分區

平臺是公共的，但每一臺的排風都會影響旁邊那一臺，所以它更接近一份需要事先約定的排布方案， 而不是誰先到誰先挑。本戶的落位規則在設備進場前就與物業、同層鄰戶對過一遍，并留下書面記錄。

這套規則里，最容易被忽略的是「前后錯位」。四戶并排，如果機身正面齊平，前排外機的排風會沿著平臺方向橫掠， 正好掃進后排外機的進風面；前后錯開 300 ㎜ 之后，后排的進風面避開了前排排風的主流區， 進風溫度實測可低 2～3 ℃（★工程經驗）。錯位不會多占平臺面積，只是把設備在進深方向上錯開一點， 卻能明顯緩解互相吃熱風的問題。

5.4 排風回流與百葉開孔率

回流指的是外機排出的熱空氣，沒有順利擴散到遠處，又被同一臺或相鄰外機的進風面重新吸進去。 在 TOD 小高層里，回流有三個常見成因：樓棟凈距近，熱風在窄通道內不容易散開； 百葉過密，正面阻力大，排風吹不出去；平臺三面圍合，熱空氣在凹槽里循環。 判斷方法不復雜——在午后最熱時段分別測外機進風溫度與同一時間的室外氣溫， 若進風溫度高出 5 ℃ 以上，基本可以判定存在回流或進風受阻（★工程經驗）。

對策里見效最快的一項是提高百葉開孔率。開孔率指百葉凈開口面積占百葉迎風面總面積的比例， 它直接決定空氣能穿過多少。開孔率越低，有效進風截面越小，阻力越大， 外機等于被迫透過一層篩子呼吸。本戶原設計的固定密百葉實測開孔率約 45%， 現場改為可開啟式檢修百葉后約 65%。判斷這個數字是否夠用，可以看一條經驗界線： 家用外機位的百葉開孔率不宜低于 60%（★工程經驗）。開孔率不足時， 機器一般不會立刻損壞，而是先降能力，再在不該停機的時候停機。

5.5 降噪與鄰戶關系

TOD 的樓層密度高，外機平臺與隔壁臥室窗的直線距離可能只有 3～4 m，噪聲和振動很容易傳過去。 本戶在外機側做了四件事：機身底座加橡膠減振墊，支架與結構墻之間加減振墊片， 銅管穿墻處加軟套管并做軟連接以隔斷振動傳遞，外機位置盡量避開鄰戶臥室窗的正對方向。 運行上，夜間自動切到靜音檔，轉速下降，噪聲約降 3～5 dB(A)。 18.0 kW 的外機銘牌噪聲一般在 55～58 dB(A)（★工程經驗），靜音檔夜間實測可降到 52 dB(A) 上下。 對鄰戶來說，這屬于「知道它在運行，但不會被吵醒」的量級。

六、封板前必須做完的管路與風口檢查

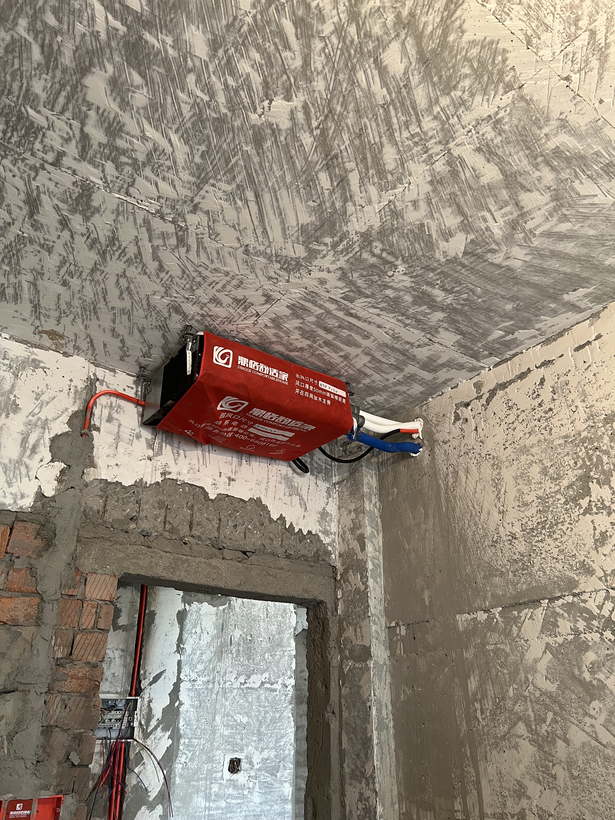

這一節講的是中央空調里最經不起返工的部分。吊頂一封，內機與管路就再沒有調整余地， 任何改動都要動到已經做好的飾面，所以這幾項檢查只能趕在封板之前做完。 本戶的控制點落在管路排布、冷凝水排放與風口定位三處，其中與室外機相接的那一段還要額外做防振處理。

• 冷媒管選型與固定液管以 φ9.52 為主、氣管以 φ15.88 為主，末端支管為 φ6.35 與 φ12.7；橡塑保溫層厚度按不小于 15 ㎜ 控制，管卡在彎頭兩側適當加密；分歧管前后留出直管段，不貼著梁底走。自第一分歧管算到最遠一臺室內機，等效管長壓在 40 m 以內。
• 冷凝水排放選用 PVC-U DN25 管，整條路徑單向坡向排出端，坡度不小于 8‰（GB 50243—2016 第 9.3.7 條），末端加存水彎、水封高度不小于 50 ㎜。本戶按自然排水考慮，若局部標高不足，該段改用提升泵，不靠削減坡度去遷就吊頂。
• 送風口做法條形風口順著窗側布置，出風速度按 2.0～2.5 m/s 控制；風口長度與斷面由室內機出風面積反算，不做縮口，避免斷面變小后產生風噪與出風不暢。
• 回風口與檢修回風速度按 2.5～3.0 m/s 控制，回風口與檢修口做成同一個帶回風百葉的開口，位置對準室內機接線盒那一側，日常維護拆下百葉即可操作。
• 保溫與防結露冷媒管、冷凝水管逐段包保溫，穿墻位置加套管；室內機出風口與吊頂開孔之間的縫隙在封板前用柔性密封材料填實，避免吊頂腔內的濕熱空氣從縫隙鉆出來。
• 孔洞封堵與防振穿墻、穿板的孔洞在管道就位后一次封死，同時兼顧防火與隔聲；室外機側管路穿墻處加軟套管并留出軟連接段，把振動擋在墻體之外。

冷凝水的排放路徑需要單獨說明。本戶五臺室內機分布在吊頂的不同標高上， 排水必須由高到低匯成一條通路。戶內沒有專用排水立管，只有公衛與廚房有地漏， 主排水管最終接入公衛地漏，這要求整條路徑上有足夠高差。 吊頂厚度因此不是單純的觀感問題，而是排水能否成立的前提。

七、施工組織、隱蔽驗收與交付

清水交付的窗口很寬，但真正能用的只有「水電之后、吊頂封板之前」這一段。 本戶安排 3 個工作日：第一天定位、放線與打孔，第二天室內機吊裝與冷媒管敷設， 第三天外機落位復核、保溫、保壓檢漏與抽真空。外機落位復核單獨占一個時段， 是因為它必須在室內側封板之前完成，一旦發現凈距不足，還來得及調整機型或落位。

• 交給業主留存的資料空調布置圖、外機格位與凈距實測記錄、隱蔽工程記錄、保壓與抽真空記錄、線控器操作說明、回風濾網的清理方法。
• 交給裝修方的尺寸吊頂內機身完成標高、送風口與回風口的開孔尺寸、冷媒管與冷凝水管的走向、檢修口位置與最小可開啟尺寸。
• 業主自己就能核對的部分各房間線控器互不干擾、回風百葉能徒手取下、低檔運行時聽感是否可接受、外機四周是否仍保持約定凈距。
• 由施工方檢測的部分冷媒管路保壓結論、真空度讀數、冷凝水是否順暢無外溢、內機有無結露滴水、外機運轉有無異常振動。

八、運行表現與用電量級

8.1 出風與體感

多聯機的末端嵌在吊頂里，氣流自上而下形成循環，與柜機、掛機的定向吹風在體感上不一樣。 本戶在兒童房與主臥都把導風方向設為不直吹床位，送風口風速控制在 2.0～2.5 m/s， 坐在室內感受到的是溫度下降，而不是一股明顯的風吹在身上。 客餐廳用條形風口橫向鋪開，主要解決橫廳降溫的均勻性——這一點分體機做不到， 一臺柜機的射流通常只能覆蓋半個廳。

8.2 費用量級估算

運行費用取決于使用時長、設定溫度、室外氣溫、圍護結構條件，以及本節反復強調的外機散熱條件， 不存在一個固定數字。下表按成都居民生活用電價格做量級測算，用來判斷費用水平，不代表實際賬單。

九、常見問題（FAQ）

設備平臺小，外機是不是只能選小一號？

不一定先動容量，先看深度。平臺凈深限制的是機身厚度與前后凈距之和， 與制冷量并不成正比——同一匹數段里，不同廠家、不同系列的機身深度能差出幾厘米。 本戶先把三向凈距按 100 ㎜ + 機身 + 800 ㎜ 算了一遍，發現超深 0.10 m， 隨后通過貼邊布置與可開啟百葉把排風凈距做到 0.85 m，容量檔次沒有下調。 只有在凈距怎么調都不夠時，才考慮改選機身更淺的機型，或與鄰戶協商調換格位。

外機之間要留多寬？鄰居先裝了、位置已經定了怎么辦？

相鄰兩臺外機的側面凈距不宜小于 300 ㎜，排風面同向并排時還應前后錯位不少于 300 ㎜， 任何情況下都不允許一臺的排風面正對另一臺的進風面（★工程經驗）。 如果鄰戶先裝并占據了開口端，本戶的處理辦法是向后錯位而不是緊貼， 同時把落位與凈距量出來、寫下來，與物業和鄰戶各留一份。 TOD 這種共用平臺，事后扯皮的成本遠高于事前排隊。

怎么判斷外機在吃回流熱風？

在午后最熱的時段，分別測外機進風口的空氣溫度與同一時間的室外氣溫。 兩者相差 5 ℃ 以上，基本可以判定存在回流或進風受阻（★工程經驗）。 常見的三個成因是樓棟間距近、百葉過密、平臺三面圍合。 對應的處理順序是：先提高百葉開孔率，再調整外機錯位，隨后才考慮加導流罩。

百葉開孔率要多高才夠用？

開孔率指百葉凈開口面積占迎風面總面積的比例。家用外機位的經驗界線是不低于 60%， 低于這個值，有效進風截面就被壓縮，外機相當于隔著一層篩子呼吸。 本戶原設計固定密百葉實測約 45%，現場改為可開啟式檢修百葉后約 65%。 需要注意的是，提高開孔率的同時要兼顧防雨與防墜落，可開啟百葉的鎖止機構要能鎖牢。

外機噪聲會不會吵到隔壁？

TOD 樓層密，平臺常常離鄰戶臥室窗只有 3～4 m。可做的措施包括機身底座加橡膠減振墊、 支架與結構墻之間加減振墊片、銅管穿墻做軟連接以隔斷振動、機位避開鄰戶臥室窗正對方向。 運行層面，夜間切靜音檔可以讓轉速下降，噪聲約降 3～5 dB(A)。 本戶 18.0 kW 外機銘牌噪聲在 55～58 dB(A)，靜音檔夜間實測可降到 52 dB(A) 上下。

為什么五臺室內機加起來 21.5 kW，室外機只要 18.0 kW？

因為五間房不會同時滿負荷運行。配置率是室內機名義制冷量之和與室外機名義制冷量的比值， 本戶為 119%。依據是使用方式：傍晚全開的時段短，夜間主要用兒童房與書房， 白天以客餐廳為主，按 0.65 的同時使用系數折算，最大同時冷量約 13.4 kW， 18.0 kW 的室外機留有余量。JGJ 174—2010 給出的常規上限是 130%，本戶取在中段。

最熱的時候會不會停機？

會不會停機取決于外機的進風條件，而不是先看容量夠不夠。若凈距被壓縮、 進風溫度比室外氣溫高出 5～8 ℃，冷凝壓力升高，壓縮機先降頻、再觸發高壓保護停機。 本戶的對策是從源頭把凈距與錯位留足，把百葉開孔率提高到 60% 以上， 并在外機落位復測時把三向凈距量出來留檔。這樣即便遇到連續高溫，也不會出現反復啟停。

日常維護需要做什么？

平時需要住戶自己處理的，主要就是回風口那塊濾網。本戶把回風口和檢修口做成同一個開口， 取下回風百葉就能把濾網抽出來，制冷季一個月洗一次即可。 外機一側建議每季度看一眼進風面與百葉，確認沒有積塵、落葉或雜物把進風口擋住， 以及周邊是否仍保持約定的凈距。冷媒系統、冷凝水系統與電氣部分屬于專業維護范圍， 出現制冷明顯下降、排水口溢水、外機異常振動等情況時，由施工方安排人員上門檢查。
