| 項目 | 春天花園 174 ㎡ 住宅家用中央空調安裝 | 系統形式 | 一拖五多聯機（氟系統），明裝與局部吊頂結合 |
| 地址 | 成都市青羊區百卉路 10 號 | 室外機 | 名義制冷量 22.4 kW，按含預留房間的最終形態選型 |
| 建筑面積 | 174 ㎡（套內約 152 ㎡） | 室內機 | 5 臺，名義制冷量合計 23.3 kW，另留一路分歧接口 |
| 戶型 | 4 室 2 廳 1 廚 2 衛 | 配置率 | 104%（后續加裝預留房間后為 120%） |
| 建成年代 | 2000～2003 年，普通住宅，板樓 / 塔板結合，4～5 層，共 66 棟 751 戶 | 指標區間 | 180～250 W/㎡（逐間取值，加權約 234 W/㎡） |
| 空調面積 | 95.0 ㎡，即客餐廳、主臥、老人房與書房四處裝置房間 | 取值側重 | 朝向 · 外墻無保溫 · 老式推拉窗 · 層高（見第三節） |
| 客戶 | 溫先生（55 歲，退休中學語文教師） | 常住人口 | 夫妻二人 + 一位老人 |
| 圍護結構 | 實心磚外墻無保溫層，老式鋁合金推拉窗，本次未更換 | 施工單位 | 四川鼎格舒適家 |
春天花園位于青羊區百卉路 10 號，2000～2003 年陸續建成，是 4～5 層的板樓與塔板結合住宅， 小區一共 66 棟、751 戶。溫先生這套房子建筑面積 174 ㎡，四室兩廳， 屬于當年少見的大戶型。房子本身沒有結構問題，麻煩出在兩條先天條件上： 一是外墻只做了抹灰就貼面磚，中間沒有保溫層；二是層高 2.8 m，扣掉頂板與找平， 實測凈高 2.65～2.72 m，遇到承重梁的位置只剩 2.35 m 左右。這兩條恰好一個管冷量，一個管頂面。
| 條件 | 實測情況 | 落在方案上的影響 |
|---|---|---|
| 外墻保溫 | 實心磚墻抹灰貼面磚，無保溫層，傳熱系數明顯高于帶外保溫的新建住宅 | 同樣面積下通過外墻傳進來的熱量更多，配置單位冷指標必須往中高段取 |
| 外窗 | 老式鋁合金推拉窗，毛條老化，閉合后仍有可見縫隙 | 氣密性差帶來持續的滲風負荷，與朝向疊加后逐間取值再上調 |
| 層高與梁 | 層高 2.8 m，凈高 2.65～2.72 m，梁下最低約 2.35 m | 大面積整體吊頂不可行，采用明裝風管與局部吊頂組合 |
| 頂板與墻體 | 現澆頂板與圓孔板混用，承重墻為實心磚墻 | 吊點與孔位按板型分別處理，承重墻只允許小孔徑穿管 |
| 戶內配電 | 單相 40 A 入戶，配電箱內無空調專用回路 | 空調需單獨一路 6 ㎜2 銅芯線并配獨立空氣開關 |
| 外機位 | 原分體機混凝土挑板一處，表面有風化，原有支架已銹蝕 | 核對挑板尺寸與承載后按新機外形重做支點 |
第一筆賬是冷量賬。新建住宅外墻普遍帶 50～70 ㎜ 的外保溫，墻體傳熱被壓得很低； 這套房子的外墻只有磚墻加抹灰，冬天的散熱與夏天的得熱都更明顯。 再疊上推拉窗那道縫，房間在午后最熱的兩三個小時里，憑空多出來的熱量足以讓原本夠用的機器變得不夠用。 這部分的處理辦法不是把機器無限制選大，而是在指標取值上把這兩項如實反映出來。
第二筆賬是空間賬。住宅中央空調的室內機要占豎向空間：吊頂內暗裝時， 機身高度加上冷凝水管坡度與吊頂龍骨，通常要讓出 250～300 ㎜； 而梁下只有 2.35 m，再讓掉 300 ㎜，房間高度就掉到 2.05 m 以下， 人在下面走動會有明顯的壓迫感。所以這套房子的頂面方案不能只談美觀， 必須先回答一個問題：哪些房間值得為機器讓出這 250～300 ㎜，哪些房間改用明裝風管把機器貼在板下。
溫先生 55 歲，退休前是中學語文教師，家里還有一位老人長期同住。 這套房子住了二十多年，他對房子的判斷比多數人細：哪面墻下午三點開始熱、哪扇窗縫漏風、 哪個房間冬天陰冷，全都能說清楚。空調這件事上，他為原住處攢了一肚子經驗—— 客廳一臺柜機、三個臥室各掛一臺，夏天同時開起來外機聲吵，外墻上掛了四臺機器， 有一臺年久失修后拆裝還動過支架。
這六條里，第二條與第六條是有代價的。明裝機身雖然不占吊頂高度， 但機身會露在房間里，管路也要跟著外露，觀感與暗裝完全不同； 而預留房間雖然本次不裝內機，接管與排水還是要一次做到位， 否則將來再動就要重新穿墻、重新走管。溫先生認可這兩處代價，理由很直接： 老人年紀大了，五年十年之后再施工一次，比現在一次做完麻煩得多。
室內機容量怎么定，先要回答「每平方米配多少瓦」這個數，也就是配置單位冷指標。 成都家裝中央空調的習慣區間是 180～250 W/㎡，明顯高于很多同緯度城市， 根子在濕度：按 GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》， 成都夏季空調室外計算干球溫度 31.8 ℃、濕球溫度 26.4 ℃，干濕球只差 5.4 ℃， 空氣含濕量大，空調除降溫之外還要承擔一部分除濕負荷，這部分潛熱不體現在干球溫度上， 卻照樣消耗制冷量。另一部分原因在末端：住宅吊頂內的風管機送風量與出風溫差都受限， 要把房間溫度在合理時間內拉下來，容量就要給得比理論負荷寬一點。
區間之內取高取低，通常看四個變量。這套房子在這四項上多數落在偏高的一側， 其中「外墻無保溫」與「老式推拉窗」是新建住宅不會遇到的加減項。
| 變量 | 取值偏低（180～200 W/㎡） | 取值偏高（230～250 W/㎡） |
|---|---|---|
| 朝向 | 北向、東北向，全天基本無太陽直射 | 西向、西南向，午后西曬疊加高濕；南向大面寬橫廳同樣取高段 |
| 樓層 | 中間層，上下方都有遮擋 | 頂層屋面得熱大；首層貼地返潮，地面潛熱負荷高 |
| 是否封窗大玻璃 | 常規窗墻比，中空玻璃，帶遮陽或遮光簾 | 陽臺封窗后形成整面落地玻璃，無外遮陽，輻射得熱成倍增加 |
| 層高 | 凈高 2.8 m 以下，空氣體量小 | 凈高 3.0 m 以上或挑高，空氣體量大，冷量被稀釋 |
本戶四項條件的實際落位是：南向大面寬橫廳，客餐廳取 245 W/㎡； 主臥南向且外墻無保溫，取 235 W/㎡；老人房東向、外窗氣密性差，取 225 W/㎡； 書房北向、體量小，取 205 W/㎡。 這一組數值普遍比新建住宅高出一截，原因很具體：3 樓中間層本可以把樓層這一項算作偏低， 但實心磚墻沒有保溫層，通過墻體的傳熱抵掉了樓層的優勢； 推拉窗的滲風又相當于給每個臨窗房間常開一道縫。 換句話說，本戶在「樓層」這項上占便宜，卻在「圍護結構」上吃了虧， 而圍護結構這一項的分量更重，所以整體往中高段取。
| 房間 | 空調面積 | 指標（W/㎡） | 計算冷量 | 取值依據 |
|---|---|---|---|---|
| 客餐廳（橫廳） | 43.5 ㎡ | 245 W/㎡ | 10.66 kW | 南向大面寬橫廳、無外墻保溫，午后得熱集中，取接近上限 |
| 主臥 | 21.0 ㎡ | 235 W/㎡ | 4.94 kW | 南向、實心磚外墻無保溫，夜間使用但降溫余量要留足，取高段 |
| 老人房 | 18.0 ㎡ | 225 W/㎡ | 4.05 kW | 東向、外窗為老式推拉窗，氣密性差且需長期穩定運行，取中高段 |
| 書房 | 12.5 ㎡ | 205 W/㎡ | 2.56 kW | 北向小房間、單人使用，圍護結構劣勢被朝向部分抵消，取中段 |
| 合計 | 95.0 ㎡ | 加權約 234 W/㎡ | 約 22.2 kW | 四間取值自 205 至 245 W/㎡，差異由朝向與圍護結構決定 |
客餐廳這一間值得單獨說。43.5 ㎡ 的橫廳如果只用一臺內機， 計算冷量要 10.66 kW，取檔后機身長度與風口尺寸都會很大，明裝或局部吊頂都不好處理， 而且單臺送風很難把這么長的空間吹勻。本戶改成兩臺內機分擔： 靠陽臺一側配 6.0 kW，靠餐廳一側配 5.0 kW，兩臺合起來 11.0 kW， 送風從兩個點鋪開，橫廳兩端的溫差被壓下來，吊頂只需要沿外墻一側做局部跌級就能把兩臺機器藏住。
負荷分擔約 22 ㎡
指標 245 W/㎡ → 約 5.4 kW
室內機 6.0 kW
負荷分擔約 21.5 ㎡
指標 245 W/㎡ → 約 5.3 kW
室內機 5.0 kW
面積 21.0 ㎡
指標 235 W/㎡ → 4.94 kW
室內機 5.0 kW
面積 18.0 ㎡
指標 225 W/㎡ → 4.05 kW
室內機 4.5 kW
面積 12.5 ㎡
指標 205 W/㎡ → 2.56 kW
室內機 2.8 kW
空調面積 95.0 ㎡
加權指標 約 234 W/㎡
室內機 23.3 kW
這套 174 ㎡ 的四房戶型，如果四間房全部裝齊，裝機容量與費用都會上去， 而其中有些房間一年也用不了幾次。本戶先按使用頻次排了序： 客餐廳白天到晚上都在用，是必須裝的第一順位；主臥與老人房是每天睡覺的地方， 同樣必須裝；書房是溫先生白天看書、寫字、偶爾批注學生的作文，也是高頻房間。 排在末位的是次臥——子女偶爾回來住，一年住不上幾晚。
| 房間 | 本次是否安裝室內機 | 判斷依據 | 本次預留內容 |
|---|---|---|---|
| 客餐廳 | 安裝 2 臺 | 全天使用；43.5 ㎡ 橫廳單臺吹不勻，需兩點送風 | — |
| 主臥 | 安裝 1 臺 | 每晚使用，南向且外墻無保溫，降溫要快 | — |
| 老人房 | 安裝 1 臺 | 老人全天在室內時間最長，對溫度波動最敏感 | — |
| 書房 | 安裝 1 臺 | 白天高頻使用，且需要低噪聲 | — |
| 次臥 | 本次不裝 | 子女偶爾留宿，使用頻次最低 | 預留分歧接口、冷媒支管路徑、冷凝水管與穿墻孔，室外機容量一并預留 |
預留這件事的關鍵在于室外機要不要跟著一起留。本戶的處理是：室外機按包含次臥在內的最終形態選型， 本次只接四路，留下第五路的分歧接口。這樣后續加裝次臥時， 不需要更換室外機、不需要?jiǎng)又髁⒐埽膊恍枰趬ι现匦麻_孔， 只需要接上支管、掛一臺內機、做一處明裝收口即可。
多聯機把多臺室內機接在同一套制冷劑管路上，室外機只有一臺。這樣一來， 室內機容量之和與室外機容量之間就要有一個合理比例。這個比例用于匹配「同時開幾臺」這件事： 全部房間同時滿負荷的時段并不長，室外機按全開容量選會造成長期低負荷運行， 按常用房間選又會在全開時帶不動。
| 核算項 | 計算式 | 結果 |
|---|---|---|
| 本次安裝的室內機容量 | 6.0 + 5.0 + 5.0 + 4.5 + 2.8 | 23.3 kW |
| 室外機名義制冷量 | 按最終形態一次選型 | 22.4 kW |
| 本次配置率 | 23.3 ÷ 22.4 | 104% |
| 含次臥后的室內機容量 | 23.3 + 3.6（預估檔位） | 26.9 kW |
| 含次臥后的配置率 | 26.9 ÷ 22.4 | 120% |
| 同時使用系數 | ★工程經驗：老人房與客餐廳常開，書房白天單獨使用 | 約 0.7 |
| 最大同時冷量 | 22.2 × 0.7 | 約 15.5 kW |
本次的 104% 在數值上偏低，但這是有意的：室外機是按「含次臥在內」的最終形態選的， 四路接入后再加一路，配置率落在 120% 左右，仍低于常規控制線 130%（見 JGJ 174—2010《多聯機空調系統工程技術規程》）。 此外還有一層考慮——老房外墻沒有保溫，午后室內升溫快， 降溫階段需要機器以較大出力運行；而成都夏季午后室外溫度常在 35 ℃ 上下， 室外機在這種工況下能力會有衰減。裝機容量留出余量， 正是為了在真正熱的那幾個小時里仍能把房間溫度壓住。

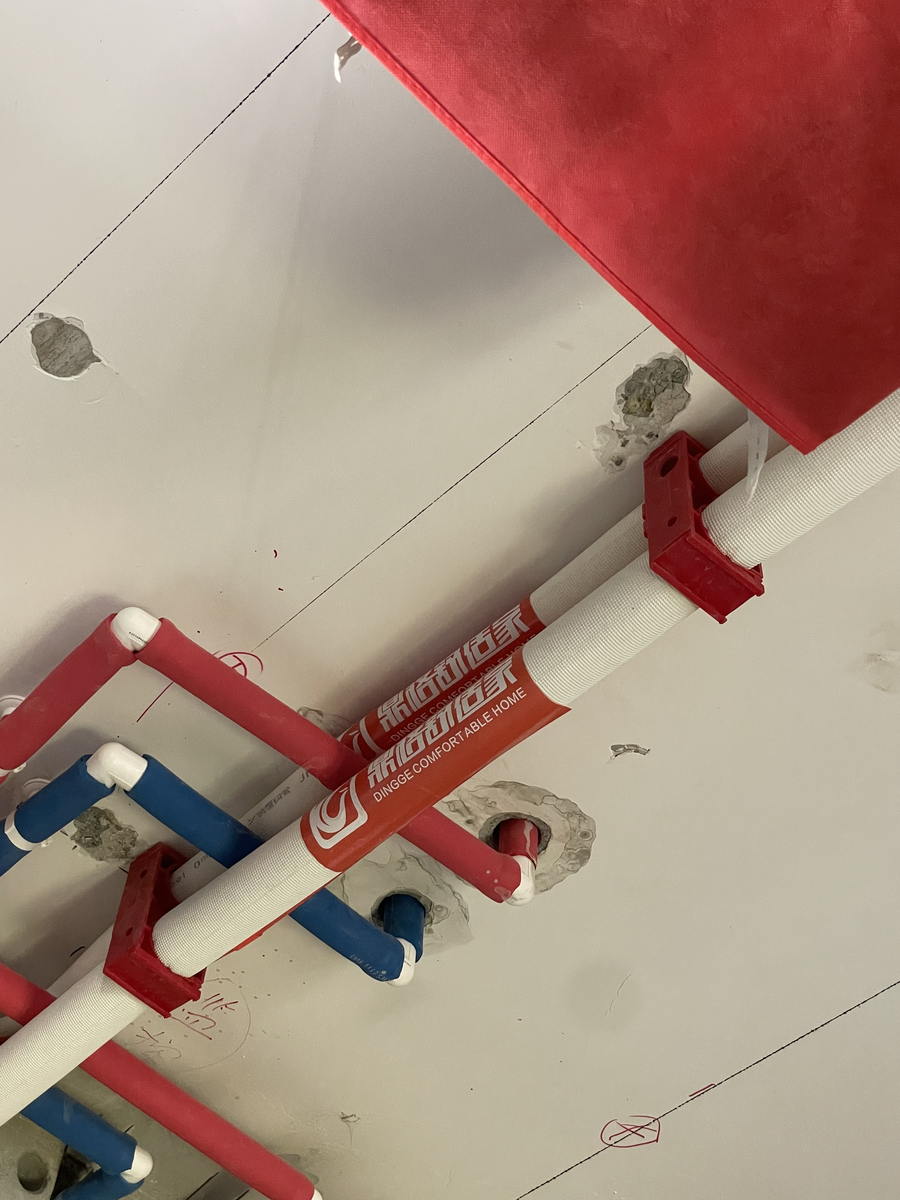

層高決定了這一節的取舍邏輯。所謂「明裝風管」，指的是室內機與連接風管不做吊頂遮蔽， 直接固定在結構板或梁側的下表面，機身外露、管路沿頂板敷設； 「吊頂內暗裝」則相反，機器與管路全部藏進吊頂，代價是吊頂必須下降 250～300 ㎜。 兩者的差別不只是好不好看：暗裝把機器藏起來，也把檢修通道藏了起來； 明裝把機器露出來，反而讓濾網可拆、閥門可見。
| 做法 | 豎向占用 | 觀感與檢修 | 本戶用在哪些房間 |
|---|---|---|---|
| 吊頂內暗裝 | 吊頂下降 250～300 ㎜，需在梁下避讓 | 外形整潔；檢修口需單獨預留，位置受吊頂分格限制 | 客餐廳沿外墻一側做局部跌級，藏兩臺內機與風管 |
| 明裝風管 | 機身貼板下約 200 ㎜，管路沿頂板走 | 機器外露，可用同色裝飾罩包覆；濾網與閥門可直接接觸 | 主臥、老人房、書房，共 3 臺 |

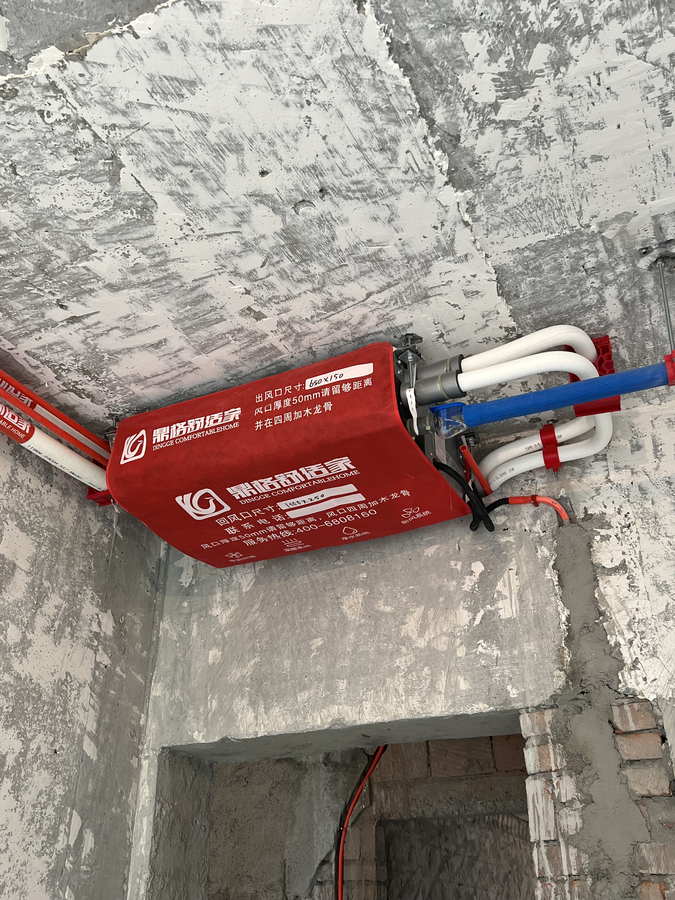

明裝的觀感處理有幾種做法：一種是把機身與管路用與墻面同色的可拆裝飾罩包成一個窄盒， 視覺上接近一根加寬的頂角線；另一種是把機身貼在梁側，讓它退到視線之外， 只露出風口面。本戶三臺明裝內機都采用了前一種做法， 罩體可整塊取下，取下來就能看到機身、閥門與濾網，日常維護不需要工具。 主臥與老人房的機身落在門洞上方的一側，避開了床的上方，氣流沿天花板送出后自然下沉。
排水路徑在這一戶比新建住宅更費思量。老房子的衛生間地漏位置是二十多年前定的， 有的地漏標高還偏高，而空調冷凝水只能靠重力自流。 本戶實測：從最遠端明裝機身頂面到公衛地漏，可用落差約 280 ㎜， 主管沿頂板敷設后轉入衛生間，路徑約 21 m。按 8‰ 計算， 21 m 需要 168 ㎜ 落差，余量足夠；坡度在敷設時逐段用水平尺復測， 并且全程不允許出現中間高兩頭低的倒坡。
老房加裝中央空調，機器之外還有三件事要一并解決：電夠不夠、樓板撐不撐得住、以及施工期間怎么保護已經住了二十多年的家。 本戶安排 5 個工作日：第一天勘察與復核電路荷載，第二天管路與打孔， 第三、四天分房間安裝內機與收口，第五天電氣接入、保壓檢漏、抽真空與調試。
2000 年代初的住宅，入戶容量普遍按當時的家電配置設計，本戶電表為單相 40 A， 配電箱里也沒有空調專用回路，原來的分體機是借用普通插座的回路。 多聯機只有一臺室外機，啟動電流與運行電流都集中在室外機側， 因此從配電箱單獨引一路 6 ㎜2 銅芯線到室外機位，配獨立空氣開關， 不再與照明、插座共用。同時把實際使用情況向業主說明清楚： 電熱水器、廚房大功率電器與空調同時長時間運行會占用入戶容量， 這個結論要在開工前說明，而不是等跳閘之后再解釋。
本戶原來掛分體機的混凝土挑板已經風化，原有金屬支架銹蝕嚴重，直接沿用存在風險。 處理順序是先看挑板本身的尺寸與外觀——有沒有貫穿裂縫、鋼筋有沒有外露， 再核對 22.4 kW 室外機的外形與重量是否落在挑板有效范圍內。 本戶的挑板長度不足以完整托住新機，改用穿過挑板的化學錨栓加落地式鋼支架， 把荷載分散到四個支點上，支架底部加橡膠減振墊， 既解決了承載分散，也降低了運行時的結構傳聲。
老房子的墻里埋著二十多年前布的線管，走向與圖紙未必一致， 加上后來添置的熱水器、凈水器都可能在墻上開過槽。 本戶在打孔前逐面探測墻內金屬與帶電管線，孔位盡量落在原有舊孔附近， 減少對墻面的新增破壞；承重墻上的孔控制在 φ80 以內并加套管， 非承重隔墻則按管束外徑一次成型。所有孔位在現場都拍照編號， 竣工時與竣工圖一一對應。
明裝段最容易被做快的工序是包罩：機器掛上去、管路接好，看上去就能收口了。 本戶的次序是管路連接、氮?dú)獗簷z漏、抽真空，三項全部通過之后才裝裝飾罩。 理由是罩體一旦扣上，接頭與閥門就被擋住，之后如果發現泄漏， 拆罩、補漏、再裝罩會把新做的罩體碰傷。 保溫層與管路在封罩前逐段拍照留檔，后續維護時不必拆罩就能判斷管路走向。
| 階段 | 作業內容 | 關鍵控制 |
|---|---|---|
| 第 1 天 · 勘察復核 | 實測層高、梁位與凈高，核驗入戶容量、現有回路與室外機挑板 | 電路與荷載結論書面確認后再動工 |
| 第 2 天 · 打孔與管路 | 墻面探測后開孔，冷媒管與冷凝水管按實測尺寸下料敷設 | 孔位避開墻內管線；排水管坡度逐段復測 |
| 第 3～4 天 · 吊裝 | 客餐廳局部吊頂內暗裝 2 臺，主臥、老人房、書房明裝 3 臺 | 明裝機身避開床與柜體；局部吊頂下沿按梁下凈高控制 |
| 第 5 天 · 電氣與調試 | 專用回路接入、保壓檢漏、抽真空、逐臺試運行 | 保壓與真空合格后才裝明裝裝飾罩 |
| 第 5 天 · 收口移交 | 舊孔封堵、罩體安裝、現場清運與移交講解 | 逐房間確認送風方向與線控器操作 |
溫先生對這套系統的期待是「裝一次、用很多年」，這句話落到工程上就是兩件事： 隱蔽部分的驗收要一次做扎實，日后的維護動作要簡單到不需要找人。 本戶把驗收分成隱蔽前、隱蔽后、調試移交三段，每一段都有明確的檢查對象。
| 階段 | 檢查對象 | 合格判據 |
|---|---|---|
| 隱蔽前 | 冷媒管連接點、冷凝水管坡度、保溫完整性與孔洞封堵 | 坡度全程不小于 8‰ 且無倒坡；保溫?zé)o破損露銅 |
| 隱蔽前 | 氮?dú)獗航Y(jié)果與真空度讀數 | 保壓期內壓力無下降；真空度達到規定值后不回升 |
| 隱蔽后 | 明裝罩體可拆性、吊頂內檢修口開啟空間、風口與機身對中 | 罩體與百葉徒手可拆；檢修口不阻礙濾網抽取 |
| 調試移交 | 逐臺出風溫度、低檔噪聲、導風方向與線控器功能 | 各房間獨立啟停正常；老人房送風不指頭腳 |
后臺維護這一項，老房比新房更需要想在前頭。明裝的機器雖然露在外面， 但正因?yàn)槁吨瑸V網取放、閥門操作、接線盒檢查都不需要拆任何裝飾面； 客餐廳吊頂里的兩臺內機則靠回風百葉兼檢修口的做法保持可達。 此外，室外機的支架、錨栓、減振墊屬于外露受力件， 建議每年檢查一次緊固情況——這是老房加裝最容易忽視、也最容易在多年后出問題的地方。
明裝與暗裝在送風體感上的差別不大，都會形成貼頂送出、自然下沉的循環， 區別在于明裝機身下方多了一層可拆罩體，噪聲比吊頂內暗裝略高。 本戶老人房的內機安裝在門洞上方一側，氣流沿天花板送出后再下沉， 對頭與腳都沒有直吹；線控器加大了按鍵字號并固定了常用溫度， 避免老人誤操作。主臥與書房的導風方向同樣避開常用坐臥位置。
| 參數項 | 取值 | 說明 |
|---|---|---|
| 夏季室內設計溫度 | 26 ℃ | 按 GB 50736—2012 居住建筑室內設計參數，老人房固定在此附近 |
| 送風口風速 | 2.0～2.5 m/s | 明裝機型風口緊鄰機身，風速過高時噪聲更明顯 |
| 回風口風速 | 2.5～3.0 m/s | 明裝機型回風與檢修面合一，需兼顧抽取濾網的空間 |
| 室內機噪聲（低檔） | ≤28 dB(A) | ★工程經驗：無吊頂腔體隔聲，明裝比暗裝略高，靠罩體與減振處理壓低 |
| 圍護結構 | 未做改動 | 外墻保溫與外窗均維持原狀，負荷差異已計入指標取值 |
| 控制方式 | 分室線控 + 集中控制器 | 老人房固定常用溫度，減少來回調節 |
老房外墻無保溫、外窗氣密性一般，同樣溫度下空調要做更多的功， 因此量級測算里把圍護結構這一項的影響算進去。下表按成都居民生活用電價格測算，僅用于判斷量級。
| 項目 | 取值 | 計算 | 結果 |
|---|---|---|---|
| 用電單價 | 0.5224 元/kWh | 成都居民生活用電一檔電價 | — |
| 夏季使用天數 | 約 115 天 | 6 月上旬至 9 月中下旬，家中白天有人在 | — |
| 日均運行時長 | 約 10 小時 | 午后與夜間為主，老人房常開 | — |
| 平均輸入功率 | 約 4.8 kW | ★工程經驗：已按同時使用情況與圍護結構條件折算 | — |
| 夏季耗電量 | — | 115 × 10 × 4.8 × 0.6 | 約 3 312 kWh |
| 夏季制冷電費 | — | 3 312 × 0.5224 | 約 1 730 元 |
| 項目名稱 | 春天花園 174 ㎡ 住宅家用中央空調安裝 |
| 樓盤地址 | 成都市青羊區百卉路 10 號 |
| 建筑面積 | 174 ㎡（套內約 152 ㎡） 4 室 2 廳 1 廚 2 衛 |
| 系統形式 | 一拖五多聯機（氟系統），5 臺室內機，1 臺 22.4 kW 室外機，第五路接管預留 |
| 服務內容 | 層高與圍護結構實測、指標取值與逐間選型、明裝與局部吊頂方案確定、老房電路與荷載核驗、隱蔽工程驗收與維護交底 |
| 施工工期 | 5 個工作日，含電路接入、保壓檢漏、抽真空與明裝收口 |
| 記錄時間 | 案例整理（首個制冷季投運） |
