• 117㎡建筑面積
• 3室2 廳 1 廚 2 衛
• 7組明裝板式散熱器
• 110~140W/㎡房間熱指標
• 75/50℃設計供回水溫度
• 2天施工工期

項目檔案

一、精裝住宅的頂內管線梳理與新增管路避讓

2014 年交付的這戶房子，裝修已經做過一輪，頂面和櫥柜都成型了。交付時帶的中央新風主機與直飲水主機， 在多數同類住宅里都待在固定位置：新風主機多安置在衛生間或廚房的吊頂里，主風管順著走廊吊頂往各房間送； 直飲水主機壓在廚房水槽下方，凈水管從主機沿櫥柜背后接向飲水點。這意味著吊頂與櫥柜下這兩條隱蔽通道， 已經被占用了大部分空間。

明裝工程的第一步不是挑散熱器，而是把這兩條通道里的既有管線逐條摸清。現場做的事有三件： 打開衛生間與走廊的吊頂檢修口，用手電逐段照看風管走向；對著住戶保留的竣工圖，把風管主管、支管、 風口、煙感、燈線、排氣扇逐項在紙上標位；再鉆到廚房櫥柜下，核對凈水管的主機接口、閥門與走線。 這一輪核對做完，才有依據去定采暖管路能走哪條線。

避讓的先后順序是：能平行走就不交叉，必須交叉就選在日后可檢修的位置。風管與凈水管都屬于原系統的一部分， 既不宜被壓住，也不宜被拆改，因此采暖管路主動讓步；需要穿墻時，選擇非承重隔墻， 并按 GB 50242—2002《建筑給水排水及采暖工程施工質量驗收規范》的要求做好套管與填堵。 這條讓步原則，直接決定了后面走向方案的取舍。

一個細節值得先說清楚：新風系統本身在運行時有輕微氣流聲，采暖系統在運行時也有水流聲， 兩套設備若共用一段吊頂空間，聲音容易疊加。把采暖管從頂里挪到墻下，除了避免管線打架， 客觀上也把兩套系統的噪聲源分開了。這一點在后面的運行體驗里能感覺出來。

二、曾先生一家的夜間作息與設計條件

曾先生 45 歲，在機關單位工作，作息規律但偏晚；妻子同為上班族；孩子讀高中，晚自習到家已近十點， 洗漱后還要寫作業到 23:30；老人每年冬天來住兩個月，住次臥，對空調吹風和運行聲音都不太適應。 這戶人家的用熱高峰不在白天，而在 22:00 以后——這一點與很多按白天活動設計的住宅正好相反。

把作息攤開來看，哪間房在什么時段需要熱，就一目了然。孩子房間的使用時段最晚、最集中； 次臥（老人房）是全天有人、夜里要保持；主臥集中在入睡前；客餐廳的使用時段反而偏早。 這與「全屋一個溫度一直開著」的做法差別很大，需要用每組單獨的閥門把時段拆開控制。

時段劃分出來后，末端配置的思路也就定了：孩子房與次臥是深夜仍在用的房間，末端要按略高的取值配置， 保證夜間也能穩定供熱；客餐廳使用時段偏早，配置可比按面積算略低一點，靠較長的運行時段補回來。 每間房一個恒溫閥，是讓這套分段設定能夠落地的硬件前提。

三、熱負荷概算與散熱器配置

概算采用面積熱指標法，即熱負荷（W）＝ 需采暖房間面積（㎡）× 房間熱指標（W/㎡）。 熱指標在 80～180 W/㎡ 之間取值：外墻有保溫、外窗為中空玻璃的新建住宅落在低段； 圍護一般、邊套或無保溫的老住宅落在中段；無保溫疊加頂層、北向、臨水高濕或窗墻比明顯偏大者落在高段。 取值高低不看建筑面積大小，只看圍護與外窗的實際條件。

麗都世家A區 2014 年竣工交付，屬新建住宅范疇，外墻有保溫，外窗為斷橋鋁中空玻璃， 圍護條件整體較好；A 區為高層但房源不在頂層，也沒有臨水高濕的問題。 據此，房間熱指標取低段偏上的 110～140 W/㎡ 逐間取值，而不是照搬老住宅常用的 150 W/㎡ 以上檔位。 需要說明的是，這個數字仍高于按圍護傳熱理論值算出的結果，原因有兩處：散熱器樣本的散熱量按供回水 90 ℃／70 ℃ 標定， 本系統按 75 ℃／50 ℃ 運行，實際散熱量低于樣本讀數，配置時須放大； 明裝系統沒有地面填充層蓄熱，靠末端即時散熱維持室溫，也要留出一部分余量。

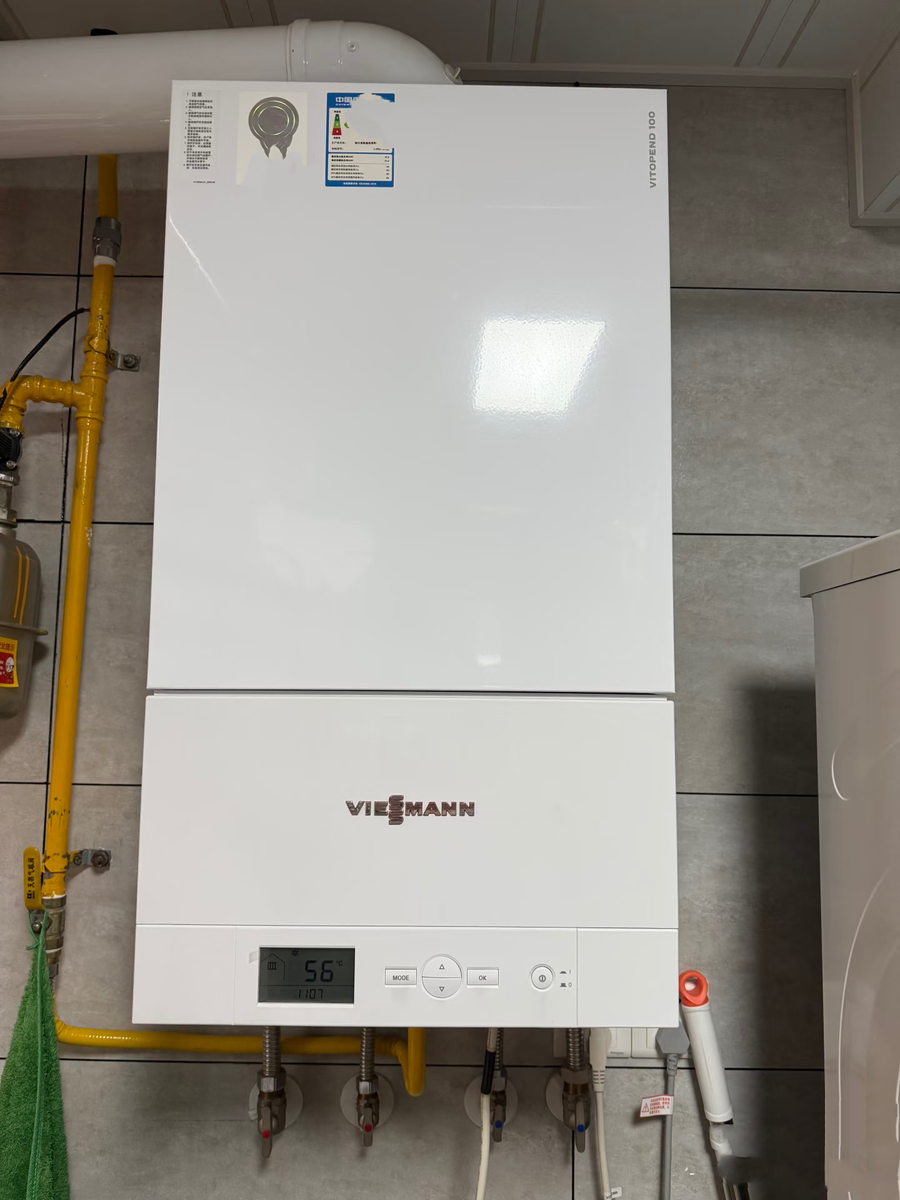

采暖負荷算下來 11 kW 出頭，壁掛爐卻要選到 28 kW 左右，把功率推高的同樣是生活熱水而非采暖。 這戶人家夜里十點后用水集中：孩子洗澡、老人洗漱，兩個衛生間可能前后相接， 因此熱水產率要按同時用水的場景留量。取冬季自來水 7 ℃、出水 45 ℃，溫升 38 ℃， 用經驗式「熱水產率（L/min）＝ 功率（kW）× 60 ÷ ［4.187 × 溫升（℃）］」估算， 28 kW 的機器在該工況下的熱水產率約 10.5 L/min（★工程經驗測算），基本夠一個花灑舒適使用。 可見設備功率主要由洗浴需求反推，采暖只占其中一部分。

需要提醒的是，低段取值并不等于把片數壓到越少越好。供回水按 75 ℃／50 ℃ 運行時， 末端散熱量低于樣本標定工況，若片數配得偏小、靠抬高供水溫度去補， 壁掛爐會長期處于較高負荷，反而不利于穩定運行。配置按逐間取值算出來的余量，正是留給這種折算差與啟動階段的。

四、明裝走向、罩殼與裝修風格的銜接

走向定下來之后，剩下的問題就是「露出來的管子怎么處理」。這戶人家的墻面做過統一配色， 明裝管段如果直接裸露，在視覺上會顯出一條生硬的線。處理辦法不是把管子藏起來， 而是給它一個與裝修同一套顏色的外衣，讓它成為墻面上一條規整的裝飾線，而不是一條突出的管。

罩殼本身也有講究。散熱器靠對流散熱，熱空氣從底部進入、從頂部排出， 如果為了美觀把整個散熱器都包進封閉的柜體或罩子里，進風與出風都會被擋住，散熱量隨之下降。 因此本項目只在管段外做罩殼，散熱器本體保持敞開掛裝，兩者分開處理，兼顧外觀與散熱。

與裝修銜接這件事，宜在定位階段就一次談定：罩殼顏色、門套處的收口方式、立管上升的位置， 都要和曾先生現場畫面確認。等管路裝完再改，等于把已經固定的卡件和罩殼全部拆掉重來， 代價遠高于事先多花一點時間對齊。這也是這套房子把大部分溝通工夫花在開工之前的原因。

五、施工組織與關鍵控制點

本項目安排兩個工作日：首日完成既有管線復核、定位、開孔與管路敷設；次日完成散熱器安裝、罩殼收口、注水打壓與調試交底。 分成兩天，一是因為頂內管線復核要開檢修口、需要時間逐段確認，二是家里有老人與孩子， 開孔集中的區域需要單獨騰空，其余房間要保持正常使用。

六、溝通記錄：從勘察到調試交底

這個項目的溝通集中在三個節點：開頭把房子「能做什么、不能做什么」講明白； 中間把頂內管線避讓與管段外露這兩個顧慮說透；收尾把分時使用與夜間觀察要點交代到位。 以下為溝通過程摘要。

20:40

?麗都世家A區 曾先生···

曾先生你好，這邊負責暖通方案。先確認一下，主要是想解決取暖，還是洗澡的熱水也一并換掉？

取暖為主。家里本來就有新風，裝修也做過一輪，不太想大動。

明白。地面和墻面都不動，就走明裝暖氣片，管子沿墻走，不用動地磚。

我最擔心的就是這個，新風管子都在吊頂里，新加的管子會不會跟它打架？

所以先把既有管線摸清楚。新風主機和主風管、直飲水的凈水管各在哪一段，得現場一條條對。

那怎么查？

11月2日 19:20

開吊頂檢修口看，再對著你留的竣工圖核對。風管、煙感、燈線，凡是頂上的都登記出來。

還有個事，孩子在讀高中，晚自習到家都快十點了，他房間要寫到十一點半。

那孩子那間是重點。冬天那間涼不涼，直接關系到睡覺和寫作業。

老人每年冬天也來住兩個月，怕吹空調的風，夜里聲音大他也不習慣。

老人房和孩子房我按全天的、深夜的兩個時段分開配，每組單獨一個閥門，各自能調。

11月4日 21:05

現場量過了，117 平，三室兩廳兩衛。頂上的風管主要走走廊和衛生間方向。

那你們的管子從哪兒走？

避開吊頂，沿踢腳線上方和陰角走。新風不碰，裝修也不用拆。

管子露在外面會不會難看？家里墻面顏色是統一的，走得越簡單越好。

管段外套與墻面同色的罩殼，門套和轉角做收口，整體是一條順下來的線。

晚上會不會吵？一家子睡得都晚，老人對這個最在意。

夜里主要是水流聲和壁掛爐風機聲。管子加密固定卡、穿墻套管填軟料，爐子裝減振墊，能壓下去不少。

11月6日 17:30

試壓做完了，接口沒滲漏。現在開始逐組排氣，把管里的空氣排干凈。

排氣是干什么用的？

氣不排掉，散熱器上半截是涼的，水走起來動靜也大。

11月6日 19:00

都熱了。孩子那間今天晚上幾點開合適？

他九點半到家，提前四十分鐘開就行。老人那間設定稍高一點，夜里保持住。

12月30日 21:40

用了一個多月。孩子房間不冷了，寫作業不用再披外套；老人也說比空調舒服，夜里沒被吵醒過。

風大的時候留意一下孩子房靠外墻那面有沒有滲風。

這段溝通確認了哪些事

• 形式取舍：地面與吊頂都不動，確定為明裝暖氣片，采暖管不進吊頂。
• 管線避讓：先開檢修口登記新風與凈水管位置，采暖管全程避讓并主動讓步。
• 外露處理：管段外套與墻面同色的罩殼，門套與轉角收口，散熱器本體保持敞開。
• 噪聲控制：固定卡加密、穿墻填軟料、壁掛爐加減振墊，并在交底中一并說明。
• 分時設定：按白天、傍晚、深夜、夜間四段設定，每間房一個恒溫閥單獨調。
• 夜間優先：孩子房使用至 23:30、老人房全天有人，這兩間的末端取值略高。

記錄說明：本段摘錄勘察、定位與調試三個階段的溝通要點，用于說明方案的形成過程。 內容已隱去個人聯系方式，不構成任何效果承諾；頭像為示意圖形，與客戶本人形象無關。

七、運行表現與使用方式

7.1 深夜時段的升溫與噪聲

鋼制板式散熱器以對流為主、輻射為輔，熱量直接送到室內空氣里，升溫速度比地暖快得多， 對「人到家再開」的使用方式更友好。這戶人家的特殊之處在于使用時段靠后： 孩子 21:30 進屋、23:30 結束，老人夜里要保持。分時設定的效果在日常使用中比在圖紙上更直接—— 不必為了照顧深夜的兩間房而讓全屋一直滿負荷運行，也不會出現房間涼了臨時加移動取暖器的情況。

噪聲方面，采暖系統的聲音主要有三處來源：管內有空氣未排凈時的水流聲、管段固定不牢引起的振動聲、 以及壁掛爐運行時的風機與切換聲。前兩處通過逐組排氣與加密固定卡處理， 第三處通過設備位置與減振墊處理。把新風與采暖兩套系統的管路分開走后， 兩股聲音不再疊加在同一段吊頂里，夜間體感更安靜。這里要交代一個邊界： 上述做法能降低運行噪聲，但設備本身的工作聲仍會有一部分保留，夜間房間里的輕微水流聲屬正常現象。

7.2 費用估算

耗氣量和使用方式、設定溫度、外圍護條件都相關。下面按成都居民用氣價格做一個量級測算， 僅用于判斷量級，不是本案實測賬單。

八、常見問題（FAQ）

家里已經有中央新風，再加暖氣片會不會和它打架？

是否會打架，取決于新增管路走哪條通道。新風的主機與主風管多在吊頂內，如果采暖管也走吊頂， 兩者確實容易爭位；本項目把采暖管全部改到踢腳線上方與陰角走，全程不進吊頂， 與新風風管沒有交集，兩套系統可以各自獨立運行。

頂上的新風管道怎么提前查清楚、怎么避讓？

開工前先開衛生間與走廊的吊頂檢修口，用手電逐段照看風管走向，再對著住戶保留的竣工圖， 把主管、支管、風口、煙感、燈線逐項登記。避讓原則是能平行就不交叉， 必須交叉就選在可檢修的位置；采暖管作為新增部分主動讓步，不改動原系統。

廚房的直飲水管路會不會受影響？

影響主要出在廚房這一段：凈水管從主機沿櫥柜背后接向飲水點，采暖給水管也常經過廚房。 本項目在櫥柜下把兩種管路分層布置并留出間距，接口就近收口，不做交叉疊壓， 凈水系統的原有接口與閥門保持原樣。

明裝的管子露在墻面上，怎么和裝修風格統一？

做法是給管段套上與墻面同色的裝飾罩，把管子變成墻面上一條規整的直線，而不是一條突兀的管。 水平段貼踢腳線上方，轉角用配套轉角件過渡，過門處貼門套上沿包邊， 視覺上與原有裝修接得住，也便于日后拆開檢修。

管段加了罩殼，會不會影響散熱？

罩殼只包管路，不包散熱器本體。散熱器保持敞開掛裝，底部進風、頂部出風的通道不受遮擋， 散熱量不受影響。真正會影響散熱的是把整臺散熱器包進封閉柜體或罩子的做法， 這種把末端全包住的處理，本項目不采用。

深夜運行會不會吵，影響孩子和老人休息？

運行聲音主要來自三處：管內未排凈的空氣、固定不牢的管段、以及壁掛爐的風機與切換。 前兩處通過逐組排氣和加密固定卡處理，第三處依靠設備位置與減振墊處理； 采暖管與新風的管路分開走后，兩股聲音也不再疊加。這些處理能降低噪聲， 但設備本身的工作聲仍會有一部分保留，夜間輕微的水流聲屬正常范圍。

孩子 23:30 才結束，那段時間怎么開比較合適、耗氣多少？

孩子房提前約四十分鐘開啟即可，板式散熱器升溫較快，不必整晚滿負荷運行； 這段時間保持孩子房與主臥，客餐廳調低，老人房按全天設定維持。 本戶取低段偏上熱指標、按四段分時運行，日均耗氣量屬較低水平， 具體數額與設定溫度和門窗開閉有關，按成都居民用氣價格測算僅用于判斷量級。
