• 新津區 · 牧馬山板塊
• 建筑面積 294 ㎡
• 戶型 4 室 3 廳 5 衛（獨棟 4 層）
• 系統形式 兩套多聯機 · 雙機位
• 房屋狀態 裝修期同步施工
• 施工工期 12 個工作日

• 294㎡建筑面積
• 211㎡空調面積
• 226W/㎡配置單位冷指標
• 51.9kW室內機總冷量
• 113%配置率
• 26℃夏季室內設計溫度

項目檔案

一、坡地四層先要解決的三件事

置信·牧山麗景坐落在新津牧馬山的坡面上，2008 年至 2018 年分期建成，一期在 2013 年交房， 全盤約 76 棟獨棟，總戶數在 80 至 99 戶之間，是成都南面較早成規模的坡地純墅區。 本戶建筑面積 294 ㎡，戶型 4 室 3 廳 5 衛，室內分四層。這類房子的暖通方案，走向在量房階段就被三個條件框住了。

第一件事是標高的落差。坡地獨棟的室內四層并非簡單的疊放，入口在坡下一側，逐層向上抬升， 這樣一來，室外機可落的位置就只剩下坡下擋墻平臺與坡上屋面平臺兩處。 低處機位到四層末端的垂直高差、高處機位到一層末端的水平長管，兩頭都會撞上單套多聯機的管長與高差上限。

第二件事是圍護結構在四層之間并不一致。一層地面直接貼著坡地土壤，返潮帶來的潛熱負荷明顯高于中間層； 四層上方就是屋面，夏季屋面得熱會順著頂板往下走；而二、三層上下都有樓板遮擋，負荷條件最寬松。 同一套房子里，四層的冷指標本來就不該取同一個數。

第三件事是這戶人家選擇在裝修期同步施工。頂面還是結構板，地面是水泥找平層，墻上是砂漿， 空調冷媒管、冷凝水管、新風風管與地暖供熱主管都要在裝修封板之前排進同一個吊頂腔。 三套系統搶同一段凈空，先施工的占位，后施工的繞行，順序一旦顛倒就得拆開重做。

這三件事里最容易在后期出問題的是第三件。四套管系擠在同一個吊頂腔，看圖紙時像是各有各的線， 落到現場才發現梁底標高、新風管斷面與冷凝水管坡度的要求互相咬合。 所以本項目的順序是先算吊頂腔里從上到下能分出幾層，再談每臺設備裝在哪一面墻、哪一個機位。

二、一家五口的使用習慣轉成設計條件

尹先生 41 歲，口腔科醫生，家里是夫妻二人、兩個孩子和一位常住保姆，五口人常年住在一起。 他的作息很有規律：門診日早上七點半出門，晚上七點以后到家，周末大多待在家里。 中央空調這件事上，他提出的并不是一句「要涼快」，而是幾種具體到房間的使用場景。

這張卡里有一條約束是自動出來的：尹先生要求「各層能單獨開」， 而坡地上只有兩處機位，意味著分層開關的范圍由機位服務的樓層決定，不能細到每一層一套。 兩套系統覆蓋四層樓，等于每套統管兩層，一層的家政房與四層的影音室這類低頻房間， 就靠各自所在系統內的單臺室內機獨立停機來實現，不牽動另一套系統。

三、分層取值與逐間選型

3.1 成都地區按 180～250 W/㎡ 配置的由來

給每臺室內機定容量檔位，起點是「每平方米配多少冷量」，也就是配置單位冷指標。 成都家裝中央空調的常規取值區間是 180～250 W/㎡，這一區間高于不少北方城市， 根源不在氣溫而在濕度。按 GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》， 成都夏季空調室外計算干球溫度 31.8 ℃、濕球溫度 26.4 ℃，兩者只差 5.4 ℃。 濕球溫度高說明空氣含濕量大，機器除降溫之外還要承擔相當一部分除濕負荷， 這部分潛熱不出現在干球溫度里，卻要真金白銀地消耗制冷量。

住宅吊頂內的風管式末端受機身厚度與風口尺寸限制，送風量小于同冷量的商用機型，出風溫差也更小， 想在合理時間內把室溫拉下來，裝機容量就得留得比干球負荷算出來的更寬。 兩條原因疊在一起，形成了 180～250 W/㎡ 這個區間。

3.2 區間里取哪一檔，由四個變量定

區間給的是范圍，落到具體房間還要看房子本身。影響最大的是四項：朝向、樓層、封窗與窗墻比、層高與體量。 同一套房子里，只因為所在樓層和窗墻比不同，取值就可能相差四五十瓦。

3.3 本項目按四層分層落位

本戶的條件在四項變量上的分布很不平均。一層貼著坡地土壤，返潮把地面附近的潛熱負荷抬了上去； 四層頂著屋面，夏季頂板得熱直接進入房間；二層的客廳一側封窗后形成整面落地玻璃，并且有一部分挑空； 三層的臥室層上下都有樓板遮擋，是四層里負荷最輕的一檔。據此逐間取值： 一層的家庭廳、客房、家政房按 225～240 W/㎡ 取； 二層客廳因為南向大面寬加局部挑空，取到區間上限 250 W/㎡； 三層臥室層取 190～200 W/㎡；四層因屋面得熱取 235～245 W/㎡。

算出配置冷量之后要落到設備檔位。多聯機室內機的名義制冷量是分檔的，不能連續取值， 因此每一間都需要向上取到相鄰檔位。取檔時還要照顧小房間：家政房、兒童房二這類房間算出來不到 3 kW， 如果為了「保險」強行跳兩檔，低負荷時壓縮機頻繁啟停，反而更費電、也更容易忽冷忽熱。

四、兩套獨立系統：把四層拆開的四條依據

把四層樓切分成兩套系統，并非圖省事，而是四條硬條件共同指向同一結果。 順序上，先看機位在哪里，再看單套設備能帶多少，再看各層什么時候用，末了用管長與高差做一次復核。

一是機位的物理分布。坡地地形把室外機可落的位置壓到兩處：坡下擋墻外側的平臺與坡上屋面的平臺。 兩處平臺之間的坡面落差超過十米，把管路從坡下繞到坡上，或者從坡上引到坡下， 走出來的長度與高差都會把系統推到不經濟的位置。

二是單套設備的容量與臺數邊界。11 臺室內機集中到一臺室外機上，容量檔位會跳到住宅機型很少使用的區間， 而且任何一次室外機維修都會讓四層樓同時停擺。

三是四層的使用時段差異。一層家政房與家庭廳白天用得多，二層客餐廳是早晚兩個高峰， 三層臥室層集中在夜間，四層影音室主要在周末。把使用時段相鄰的樓層放在同一套系統里， 同時開機的時間更集中，容量才用得上。

四是冷媒管的垂直高差與冷凍油回流限制。冷凍油隨冷媒在管內循環，靠重力與流速回到壓縮機， 外機位與末端之間的高差過大時，回油會變得不可靠。 本戶的四層末端與坡下機位之間落差接近九米，因此四層必須由坡上機位那一套系統來帶。

配置率是室內機名義制冷量之和與室外機名義制冷量之比，行業里也叫超配率，常規做法控制在 130% 以內 （JGJ 174—2010《多聯機空調系統工程技術規程》）。本項目兩套系統分別取 113% 與 112%， 取這個值的依據是使用方式而不是砍價：A 系統里白天的家政房、傍晚的客餐廳、夜間的書房各占一段， 按 0.7 折算后最大同時冷量約 22.2 kW；B 系統服務的三層與四層使用時段更分散，按 0.6 折算約 12.1 kW， 兩臺外機分別留出約兩成到三成的容量余量。這里的 0.7 與 0.6 屬于★工程經驗取值， 與住戶的作息習慣直接相關，并非規范規定的固定數。

五、一個吊頂腔里的管線排序與控制點

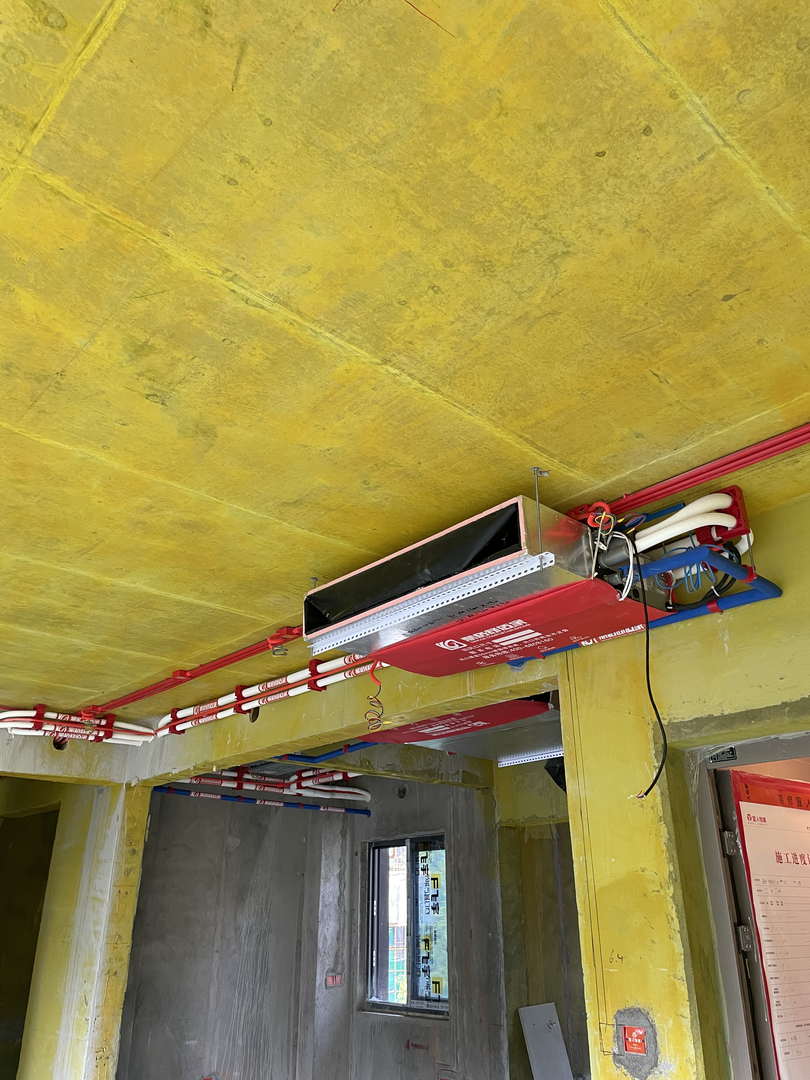

空調、地暖、新風三套系統在同一段吊頂凈空里交匯，是本篇最需要提前算清楚的一段。 結構板底到吊頂完成面之間通常只有二三十厘米，四類管線要在這一段里找到各自的位置， 誰先誰后不能憑手感，得按各自的剛性要求排。

排序之后是三組工藝要求：冷媒管與冷凝水管屬于隱蔽工程，一旦被封進吊頂，后續任何調整都要破壞面層； 風口位置與檢修口位置則關系到交付之后能不能正常使用與維護。本項目的做法是把這三項一次定位，落到交底單上。

• 冷媒管主氣管 φ19.05、主液管 φ9.52，支管 φ6.35～φ12.7；全程橡塑保溫，壁厚不小于 15 ㎜；分歧管前后保留直管段，不緊貼梁側與墻面，兩套系統的管路分開走、不共管。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出水口（GB 50243—2016 第 9.3.7 條），出口存水彎水封高度不小于 50 ㎜；各層就近接入本層衛生間地漏或專用排水立管，不做跨四層的長距離匯流。
• 送風口側出風為主，風速控制在 2.0～2.5 m/s；客廳挑空段采用雙層百葉，把射流壓向人體活動區之上，避免冷風直接落到沙發上。
• 回風口風速控制在 2.5～3.0 m/s，與檢修口合并為帶回風百葉的檢修口，位置選在室內機接線盒一側，拆下百葉即可接觸機身與閥門。
• 保溫與防結露冷媒管與冷凝水管保溫層連續，穿墻處不斷開；新風管采用帶防潮層的保溫風管，避免吊頂腔內的高濕空氣在管壁結露滴水。
• 孔洞封堵穿外墻與穿樓板的孔洞在管道就位后統一封堵，兼顧防火、隔聲與氣密；坡下機位的架空段支架加隔振墊，減少振動沿結構傳導。

還有一處不常被算進「空調」的預埋件：室內機的線控器與控制線需要在墻面上預留底盒。 這些底盒在裝修期是敞開的，砂漿、粉塵與后續批灰都容易落進去，因此本項目在底盒外面加了保護蓋， 并在蓋面標注了提示，直到安裝面板時才拆除。

六、長配管等效長度校核與防冷橋

坡地獨棟特有的麻煩，是室外機與末端之間的距離被地形拉長。 多聯機的管長限制看兩個口徑：一是單程實際管長，二是把分歧管、彎頭折算進來之后的等效長度。 只算實際長度會低估，因為每個分歧管與彎頭都會增加阻力，廠家技術資料里給的是等效長度上限。

同類的處理還有三處：外機基礎與混凝土平臺之間墊橡膠隔振墊，切斷振動沿結構的傳遞； 冷凝水管穿外墻處加防水套管，室外段的排水口設在有組織排水溝上方，避免冬季存水凍裂； 新風進風口與排風口保持足夠間距，防止剛排出去的濁氣被重新吸回。

七、施工組織、隱蔽前交接與交付

裝修期同步施工的好處是可以一次做到位，代價是工序必須排在木工封板之前。 本項目按樓層分成兩批推進，先完成坡下機位那一套的一層與二層，再做坡上機位那一套的三層與四層， 中間插入一次吊頂腔內四套管線的標高復核，整個現場作業共 12 個工作日。

• 移交給業主的資料分區空調布置圖、隱蔽工程記錄、兩套系統的保壓與抽真空記錄、線控器使用說明、回風口濾網清洗方法。
• 移交給裝修方的數據吊頂內機身標高、四套管線走向、風口開孔尺寸、檢修口最小可開啟尺寸、禁止打釘區域。
• 業主可自行核對的項目風口位置是否與圖紙一致、回風百葉能否徒手拆下、各層線控器能否單獨啟停、低檔運行時臥室內的噪聲是否可接受。
• 需專業方完成的復核兩套系統保壓結果、真空度讀數、冷凝水是否順暢無外溢、穿墻套管兩側的氣密與保溫連續性檢查。

八、運行表現與費用量級

8.1 送風、氣流與分層控制

四層樓的體感差異，主要來自氣流組織而不是機器本身。客廳挑空段用長條風口把冷風貼頂送出， 讓氣流沿著玻璃一側形成空氣幕，先把窗邊的輻射熱壓住；臥室層的風口沿墻面斜送， 出風方向避開床的正上方，人躺在床上感受到的是溫度下降而不是一陣風。 家政房與影音室這類低頻房間在系統內單獨停機，夜間不會因為全屋運行而產生持續的運行聲。

8.2 費用量級估算

運行費用取決于使用時長、設定溫度、室外氣溫與圍護結構條件，沒有一個固定數字。 下表按成都居民生活用電價格對夏季制冷做量級測算，用于判斷費用水平。 冬季采暖以燃氣壁掛爐為熱源，計量口徑與電費不同，不在本表范圍內。

九、常見問題（FAQ）

四層獨棟為什么不做成一套系統？

主要卡在機位與管長上。坡地只有坡下擋墻與坡上屋面兩個位置能放外機， 兩者之間落差超過十米，把四層樓都掛到同一個機位上，既會拉長管路，也會讓垂直高差接近機型允許上限。 拆成兩套之后，A 系統服務一層與二層、最遠等效長度約 56 m，B 系統服務三層與四層、約 45 m， 都在允許范圍內，同時四層末端與坡下機位的高差問題也一起解決了。

中央空調、地暖、新風三套管子在同一個吊頂里，怎么定先后？

按剛性排序。新風管斷面最大又沒有坡度要求，貼結構板放在最上層； 地暖供熱主管走直線，放在第二層；空調冷媒管跟隨室內機位置，放第三層； 冷凝水管坡度要求最強，貼近吊頂完成面。順序定下來之后寫進交底單， 施工按層序推進，避免后進的管線把先前的坡度頂掉。

外機離得遠，管長四十多米，制冷效果會不會變差？

判斷依據不是直線長度，而是把分歧管與彎頭折算進去的等效長度。 A 系統最遠端單程約 41 m，折算后等效長度約 56 m，仍在廠家技術資料給出的上限之內， 因此容量不作修正。管長帶來的另一個影響是冷媒追加量，需要按液管實際長度逐段計算后添加， 這一項在調試階段必須做，不能按銘牌預充量直接算完。

冷媒管穿外墻的地方為什么要單獨處理？

因為這是冷橋最容易出現的位置。低溫管壁一旦在墻體內失去保溫，會直接把冷量導給墻體， 外面的濕熱空氣遇到冷墻結露，時間長了墻面會起水漬甚至發霉。 做法是預埋套管、保溫層整根穿過不斷開、縫隙用不燃材料填塞、墻內側再做一道氣密處理， 四項做完才算合格。

頂層那個房間夏天最難壓，方案上做了什么？

兩層處理。一是把配置單位冷指標往區間高段取，頂層工作室取 235 W/㎡、影音室取 245 W/㎡， 高于三層臥室層的 190～200 W/㎡；二是把這部分末端掛到坡上屋面機位的 B 系統， 管路短、高差小，出力更直接。屋面得熱是這類房間的主要負荷來源， 指標取高相當于提前把這份負荷計入容量。

家政房和影音室平時不用，會不會一直空轉？

不會。這兩間都在各自所屬系統內單獨配了線控器，可以單獨停機。 家政房屬于 A 系統、影音室屬于 B 系統，一間停機不會影響另外一套系統繼續運行， 因此低頻房間的啟停不會牽連四層樓。多聯機的室外機會根據開啟的室內機臺數調節輸出， 開得少時壓縮機降頻運行。

裝修期同步施工，中央空調要在什么節點進場？

排在「水電完成之后、木工封板之前」。太早會和開槽、布管互相干擾， 太晚則吊頂已經封上，只能拆改。本項目 12 個工作日里， 前 2 天完成復尺與打孔，中間 6 天分兩批安裝兩套系統的室內機與管路， 之后 2 天留給新風與地暖主管進場做標高復核，末了 2 天用于檢漏、抽真空與隱檢交接。
