• 錦江區 · 靜思東巷
• 建筑面積 175 ㎡
• 戶型 4 室 2 廳 3 衛
• 系統形式 一拖六多聯機
• 交付狀態 清水房
• 施工工期 5 個工作日

• 175㎡建筑面積
• 101㎡空調面積
• 227W/㎡加權配置單位冷指標
• 24.8kW室內機總冷量
• 124%配置率
• 26℃夏季室內設計溫度

項目檔案

一、長進深橫廳給出的三道約束

錦江府南苑這一批房源 2026 年 6 月清水交付，交付標準是頂面原結構混凝土板、墻面與地面為找平層， 外窗為斷橋鋁合金中空玻璃，空調室外機位在樓棟設計階段已經預留，帶百葉格柵與冷凝水立管接口。 全盤 14 棟共 590 戶，本套所在樓棟為 17～25F 的板式大平層，兩梯兩戶。 從施工角度看，這是一個窗口很寬的狀態：室內機與管路可以在裝修期一次排布到位， 不需要在成型的裝飾面上開孔，也不必退而做明裝風管。

真正決定方案的是這套戶型本身的三道約束。 第一道來自橫廳的進深。客廳與餐廳沿南向窗面排成一列，從沙發靠背到餐桌遠端約 8.6 m，中間沒有隔斷。 側出風嵌入式室內機在 2.0～2.5 m/s 出口風速、貼頂送風的條件下， 有效射程大致只有 5～6 m（★工程經驗），送風到餐區時速度已經衰減到接近室內氣流水平， 那一帶的空氣并不會跟著循環起來。也就是說，橫廳越長，靠一臺機器拉通越不成立。

第二道約束來自使用方式。四室兩廳三衛意味著活動區是分散的：白天廚房與客餐廳連成一片， 老人多在老人房和陽臺停留，初中生放學后回到自己的房間寫作業，夜間所有房間回到睡眠狀態。 若六臺室內機在控制邏輯上只是一排并列的開關，每次切換活動區都要逐間去按， 系統的最小輸出也很難落在合理區間。

第三道約束來自吊頂。大平層的吊頂很少是一整塊平頂，常見做法是周邊走一圈燈槽、中間留平頂， 再疊加新風管、窗簾盒與筒燈。空調的冷媒管、冷凝水管、送風口與檢修口都要塞進這塊板里， 而燈槽本身就占掉了靠墻一側的那一條。三樣東西在同一塊吊頂里搶位置，是這類戶型的典型矛盾。

把這三道約束擺在前面，方案的形狀其實已經出來了： 末端數量由射程決定，分組方式由作息決定，風口與檢修口的位置則由吊頂內剩下多少空間決定。 這三件事之間是遞進關系，倒過來做就會返工。

二、韋先生的三次追問如何轉成設計條件

韋先生 43 歲，在建筑設計院做結構工程，常住的是夫妻二人、一名初中生和一位老人。 這套房子屬于改善型置換，直接原因有兩個：老人年紀大了，需要一間帶獨立衛生間、 并且離客餐廳最近的房間；孩子升入初中，需要一張安靜的書桌。 這兩條需求先把老人房和青少年房的位置定下來，主臥與書房的朝向也隨之確定。

在中央空調這件事上，他提的問題與多數業主不同。多數人問的是“涼得快不快、吵不吵”， 他問的是荷載、開孔與吊頂內的空間賬。這三次追問，等于先把方案的技術邊界劃了出來。

第③④兩條是他作為結構專業出身最在意的部分，也確實值得單獨說明。 六臺室內機的本體質量按常規機型估算，單臺含凝水盤約 25～30 kg， 六臺合計不到 200 kg，再加上冷媒管、冷凝水管、保溫棉與新風管， 攤到 101 ㎡ 的吊頂面積上不足 2 kg/㎡，對樓板承載可以忽略。 真正需要控制的是集中荷載的落點：四根吊桿必須錨在混凝土樓板上， 而不是錨在樓板下的抹灰層或吊頂輕鋼龍骨上——后者在長期振動下會松動， 內機一旦傾斜，冷凝水盤的排水坡度就跟著失效。

開孔的處理原則同樣明確：梁上不開洞，剪力墻與暗柱位置不開洞， 需要穿越時從梁下或墻體預留洞通過；穿墻孔的孔位、孔徑與孔距在開孔前與結構圖逐一對位， 由現場復核后再施工。這套做法不涉及讓結構讓步，只是把空調的走線需求提前塞進結構的既有條件里。

三、冷指標取哪一檔與逐間選型

3.1 成都地區為什么按 180～250 W/㎡ 配置

給每臺室內機定容量檔位，起點是單位面積配多少冷量，也就是配置單位冷指標。 成都地區家裝中央空調的常規取值區間是 180～250 W/㎡，這一區間明顯高于不少北方城市， 原因不在氣溫而在濕度：按 GB 50736—2012《民用建筑供暖通風與空氣調節設計規范》， 成都夏季空調室外計算干球溫度 31.8 ℃、濕球溫度 26.4 ℃，干濕球溫差只有 5.4 K。 濕球溫度高意味著空氣含濕量大，空調除了降低干球溫度，還要把大量水蒸氣凝出來， 這部分潛熱不計入干球溫度，卻實實在在占用了制冷量。

另一個原因是末端形式。住宅吊頂內的風管機受機身厚度與風口尺寸限制， 送風量比同冷量的商用機型小，出風溫差也更小， 要在一段合理時間內把房間溫度拉下來，就需要更大的裝機容量。 兩條疊加，形成了 180～250 W/㎡ 這個區間。

3.2 四項條件在本套大平層的落位

區間給的是范圍，具體取哪一檔要看房子本身。影響最大的是四項：朝向、樓層、是否封窗大玻璃、層高。 同一個樓盤、同一戶型，只因為樓層與窗墻比不同，取值就可能相差 40～60 W/㎡。

本套住宅在四項上的實際落位是：客餐廳為南向橫廳，8.6 m 長的窗面封窗后成為整面落地玻璃， 所在樓層處在 17～25F 區間的中高段，視野開闊、午后無遮擋，三項都指向高段， 因此這一處取 245 W/㎡——之所以沒有直接取到 250 W/㎡， 是因為橫廳內兩臺內機接力送風，空氣循環比單臺內機覆蓋全廳時更充分； 主臥同樣南向但窗墻比常規、且只服務夜間睡眠，取 230 W/㎡； 老人房東向，上午受曬時間短、午后無直射，取 215 W/㎡； 青少年房北向、體量中等，取 200 W/㎡；書房北向且只有單人使用，取區間偏下的 185 W/㎡。

算出逐間配置冷量之后，要把它換算成設備檔位。多聯機室內機的名義制冷量是分檔的， 不能連續取值，每一間都要往上取到相鄰檔位，而不是直接照搬計算值。 取檔時同時看兩件事：一是這一間實際的降溫與除濕能力， 二是小房間不能選得過大，否則壓縮機頻繁啟停、除濕時間被壓縮。 客餐廳那一處算出來的 11.03 kW 由兩臺內機分擔，按射程分配服務范圍而不對半分： 沙發側一臺 7.1 kW 覆蓋停留時間最長的區域，餐桌側一臺 4.5 kW 負責遠端， 兩臺的送風口都沿窗側平頂段布置，氣流方向一致，避免兩臺之間互相頂。

六臺室內機的名義制冷量合計 24.8 kW，比按指標算出的 22.9 kW 高出約 8%， 這個差值來自取檔時的向上取整，以及客餐廳拆兩臺之后各自的檔位進位。 下一節要控制的是另一組比例：室內機總容量與室外機容量之比。

四、六臺室內機配 20 kW 室外機的配置率算法

多聯機里有一組繞不開的比值：室內機名義制冷量之和與室外機名義制冷量之比， 行業里叫配置率，也常寫作超配率。這個值定得偏低，室外機長期滿負荷運行，降溫慢、能耗高； 定得偏高，多臺室內機同時開啟時室外機帶不動，末端出風溫度上不來。 按 JGJ 174—2010《多聯機空調系統工程技術規程》，這個比例常規控制在 130% 以內。

124% 取在區間偏高的位置，依據是三組房間的作息幾乎不重疊。 六臺室內機分成三組，分組依據有三條：使用時段是否重合、房間朝向帶來的負荷特征是否相近、 以及管路能否順路接到同一分歧管上。落在方案里是這樣三組——

五、吊頂之內的空間分配與風口定位

5.1 冷媒管、冷凝水管與新風管誰在上面

大平層的吊頂腔是稀缺資源，因為它同時被空調、新風、燈具和窗簾盒占用。 本項目把這個腔體自上而下切成五層，先定層序再定標高，避免施工時互相搶位置。

• 冷媒管主液管 φ9.52、主氣管 φ15.88，支管 φ6.35 與 φ12.7；全程橡塑保溫，壁厚不小于 15 ㎜；分歧管前后保留直管段，不緊貼墻體與梁側。第一分歧管到最遠室內機的等效長度控制在 37 m 左右，室內機之間的落差不超過 1 m。
• 冷凝水管PVC-U DN25，坡度不小于 8‰ 且全程坡向出口（GB 50243—2016 第 9.3.7 條），出口存水彎水封高度不小于 50 ㎜，逐段復測后再做保溫。

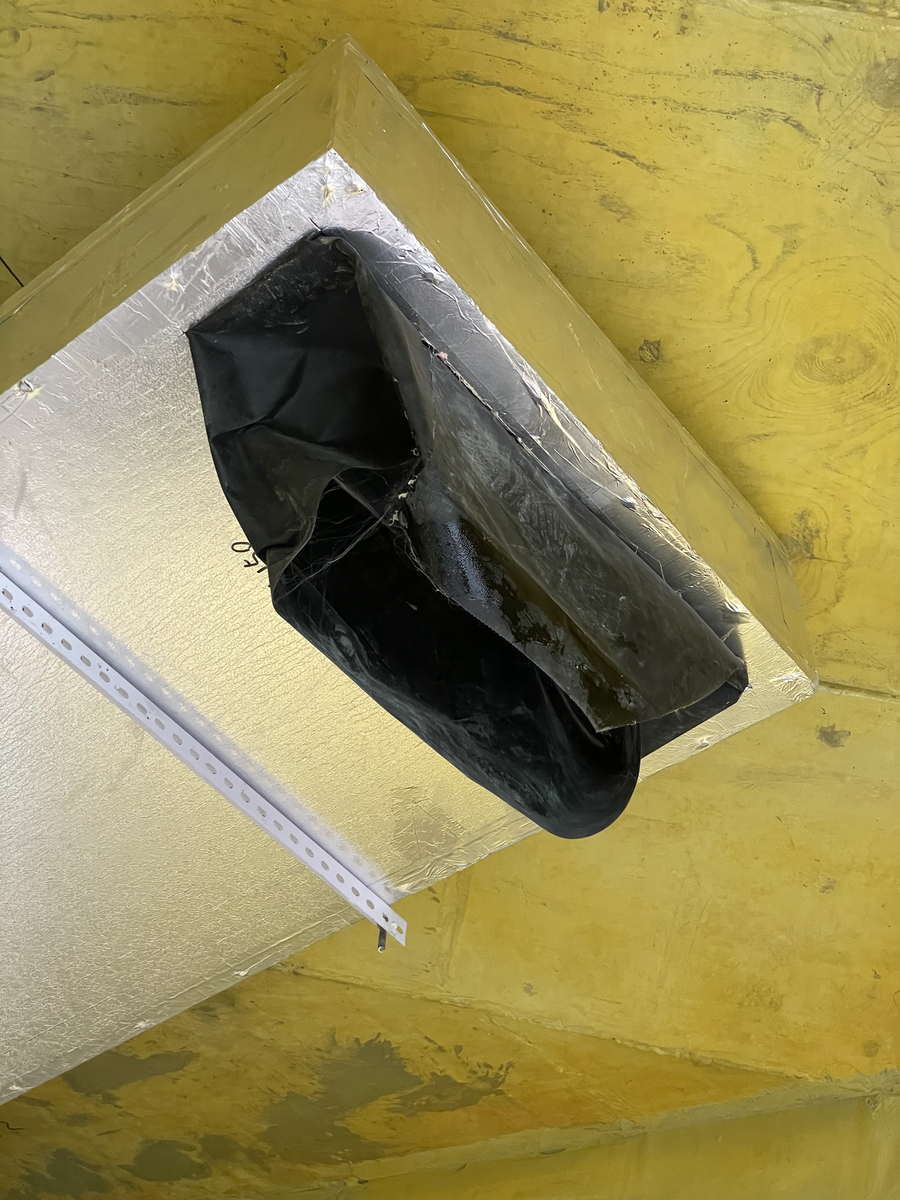

• 送風口條形風口沿橫廳窗側平頂段布置，風速控制在 2.2～2.5 m/s；風口尺寸按內機出風面積反推，不做縮口，避免噪聲與射程同時損失。
• 回風口風速控制在 2.5～3.0 m/s，與檢修口合成一塊帶回風百葉的整體面板，拆下百葉就能看到機身、電子膨脹閥與接線端子。
• 保溫與防結露冷媒管與冷凝水管分別做保溫，穿越墻體處加套管；內機與風口的接縫在封板前用密封材料封堵，避免吊頂內的熱濕空氣從縫隙被吸進送風。
• 吊桿與支架四根吊桿錨固在混凝土樓板上，不使用膨脹管落在抹灰層；管路支架間距按管徑分檔，彎頭兩側加密。
• 孔洞封堵穿越墻體與樓板的孔洞在管道就位后統一封堵，兼顧防火與隔聲，不做二次剔鑿。
• 新風管主管貼板敷設，支管進各房間時避開內機機身投影區；新風口與空調送風口錯開布置，不吹向同一處人體活動區。

冷凝水的排放路徑需要單獨交代。六臺室內機分布在不同標高上，排水必須由高到低匯成一條通路。 本戶沒有專用排水立管，可用的排放點是主衛與公衛地漏。其中餐桌側那臺內機離主衛地漏的 水平距離約 12 m，按 8‰ 的坡度要求，這一路需要做出約 96 ㎜ 的落差。 這個數字直接決定吊頂厚度——如果吊頂內凈空不足以做出 96 ㎜， 這一臺內機就改為冷凝水提升泵排水，先把水提到吊頂上部，再靠坡度匯入主管。

5.2 風口、燈槽與檢修口的定位順序

大平層吊頂最常見的造型是周邊燈槽加中間平頂。燈槽的作用是洗墻， 它的出光口朝向墻面，內側會形成一條氣流滯止帶。 如果把送風口落在燈槽的內側立面上，會出現兩個問題： 出風被燈槽回沿擋住，射程跟著縮水；夏季送冷風時，冷氣流還可能被燈槽擋住而貼著燈槽下沿走， 風感變得雜亂。因此本項目的送風口一律退到平頂段， 與燈槽內邊留出不小于 300 ㎜ 的凈距（★工程經驗）， 風口長邊與窗面平行，形成一道貼著吊頂向前推進的氣幕。

定位順序是：先定室內機位置，再定送風口與回風口，然后定檢修口， 末了才排燈槽骨架與筒燈。這個順序的依據在于，室內機的位置由射程和梁位共同決定，自由度最小； 而燈槽和筒燈的排布幾乎沒有硬約束，可以圍繞風口讓。反過來做， 先畫好燈槽分格再去塞風口，結果往往是風口被擠到角落里，射程與美觀一起受損。

六、施工組織與關鍵控制點

這套住宅安排 5 個工作日，比常規三居多出的時間主要花在兩處： 六臺室內機與新風主機的吊裝量更大，以及橫廳兩臺內機的風口位置需要與木工、 燈具、窗簾盒三方在現場對一次。檔期仍然卡在“水電之后、吊頂封板之前”這一段， 與裝修總工序的先后關系不變。

七、交付與驗收：隱蔽前后各一批動作

這套系統的驗收動作要分兩批看：能被吊頂蓋住的，放在封板之前完成； 需要在成品狀態下判斷的，放在封板之后。兩批之間隔著一張交底單，而不是口頭交代。

• 移交給業主的資料空調布置圖與開孔圖、隱蔽工程記錄、保壓與抽真空記錄、集中控制器分組場景說明、回風口濾網清洗方法。
• 移交給裝修方的數據吊頂內機身標高、管路與新風管層序、送風口與回風檢修口開孔凈尺寸、燈槽與風口的最小凈距。
• 業主可自行驗收的項目風口位置是否與圖紙一致、回風百葉能否徒手拆下、三組場景是否按預期啟停、低速運行時各房間的噪聲是否可接受。
• 需專業方完成的驗收冷媒管路保壓結果、真空度讀數、冷凝水排水是否順暢無溢流、各內機有無結露滴水、新風量是否達到設計值。

移交后的第一次運行由業主自己完成。制冷季首次開機建議連續運行兩小時以上， 重點看兩處：冷凝水有沒有在地漏處外溢，風口邊緣有沒有凝露。 濾網在制冷季按月清洗一次，回風口與檢修口合成整體面板的做法， 正是為了把這一步做成不需要工具的動作。

八、運行表現與費用量級

8.1 送風與體感

橫廳兩臺內機的服務范圍按射程劃分，沙發側那臺覆蓋停留時間最長的區域， 餐桌側那臺負責遠端。兩臺的送風口沿窗側平頂段同向布置， 出口風速控制在 2.2～2.5 m/s，出風沿吊頂向前推進再自然下沉， 站在窗邊與走到餐桌盡頭，體感差別不大。 老人房與青少年房的內機避開床頭上方，導風葉片在調試時固定為斜向外的角度。 夜間運行主要依靠主臥與次臥書房兩組，室外機負荷率低，壓縮機長時間在低頻段運行， 聲音比白天更小。

8.2 費用量級估算

空調運行費用取決于使用時長、設定溫度、室外氣溫與圍護結構條件，不存在一個固定數字。 下表按成都居民生活用電價格做量級測算，用于判斷費用水平，不代表實際賬單。

九、常見問題（FAQ）

橫廳進深 8～10 m，一臺室內機到底能不能把冷風送到餐桌？

在 2.2～2.5 m/s 出口風速、貼頂送風的條件下，常規側出風室內機的有效射程只有 5～6 m（★工程經驗）， 越過這個距離后氣流速度已經接近室內空氣的自然擾動水平，遠端空氣不會被帶動起來。 本項目的處理是把客餐廳拆成兩臺內機，沙發側一臺、餐桌側一臺， 兩臺送風口沿窗側平頂段同向布置，用接力而不是加長風管的方式解決射程問題。

大平層分區控制，是不是每個房間裝一個開關就夠了？

每個房間裝線控器只是基礎，真正省事的是把房間按作息分組、在集中控制器上做場景。 本項目的分組依據有三條：使用時段是否重合、房間朝向帶來的負荷特征是否相近、管路能否順路接入同一分歧管。 六臺內機因此分成生活區、主臥區、次臥與書房區三組， 一鍵調用，避免每次切換活動區都要逐間開關。

送風口挨著吊頂燈槽會有什么問題？

燈槽的出光口朝向墻面，內側是一條氣流滯止帶，送風口落在燈槽內側立面上， 出風會被燈槽回沿擋住，射程和美觀同時受損。 本項目把送風口退到平頂段，與燈槽內邊留出不小于 300 ㎜ 的凈距（★工程經驗）， 風口長邊與窗面平行，氣流貼著吊頂向前推進。

梁上和承重墻上能不能開孔走冷媒管？

本項目的原則是梁上不開洞，剪力墻與暗柱位置不開洞，需要穿越時從梁下或預留洞通過。 穿墻孔的孔位在開孔前與結構圖逐一對位，由現場復核后再施工。 與結構相關的問題不靠經驗拍板，空調方給出的是走線需求，能不能開、開在哪里，按結構圖的既有條件辦。

吊頂里加了六臺內機和新風管，樓板承重夠不夠？

六臺內機本體含凝水盤約 25～30 kg，加管路、保溫與新風管， 攤到 101 ㎡ 吊頂面積上不足 2 kg/㎡，對樓板承載可以忽略。 需要控制的是集中荷載落點：四根吊桿全部錨在混凝土樓板上， 不得錨在抹灰層或輕鋼龍骨上，并逐臺復核機身水平度—— 內機傾斜會讓凝水盤里的水偏流，長期運行有溢水風險。

六臺內機合計 24.8 kW，室外機只有 20.0 kW，是不是配小了？

配置率是室內機名義制冷量之和與室外機名義制冷量之比，本項目為 124%， 按 JGJ 174—2010 控制在 130% 以內。取值依據是三組房間的作息幾乎不重疊： 生活區白天與傍晚用，主臥區夜間用，次臥與書房區午后和晚間用。 按 0.55 的同時使用系數折算，最大同時冷量約 12.6 kW，室外機仍有約 37% 的余量。

大平層管路長，制冷效果會不會衰減？

會，所以管長要按等效長度核校，不能只看實際米數。 本項目室外機落位本層預留設備平臺，室內外機高差不到 3 m， 第一分歧管到最遠那臺內機的等效長度控制在 37 m 左右，室內機之間落差不超過 1 m， 都在設備允許范圍之內。管路走向寧可多繞一段，也不在梁上開洞。

檢修口留在哪里，以后維修要不要拆吊頂？

檢修口與回風口合成一塊帶回風百葉的整體面板，位置選在電子膨脹閥與接線端子所在的那一側， 拆下百葉就能直接操作，不需要動吊頂的其他部分。 面板尺寸按最小可操作寬度定，橫廳兩端的回風口都按這個做法處理。

清水房做這套系統，什么時間點進場合適？

卡在“水電完成之后、吊頂封板之前”。太早會與水電開槽互相干擾， 太晚吊頂已封，只能拆改。本項目用 5 個工作日完成定位打孔、吊裝、 冷媒管與新風管敷設、保壓檢漏與抽真空，并把吊頂內標高與風口開孔尺寸書面交接給裝修方。
